Lasikaide terassille ja parvekkeelle
Yksi tuoteperhe.
Terassille, parvekkeelle ja ravintoloihin.
Yksi tuoteperhe – viisi lasikaideratkaisua
ClickitUp®-lasikaiteen ilme

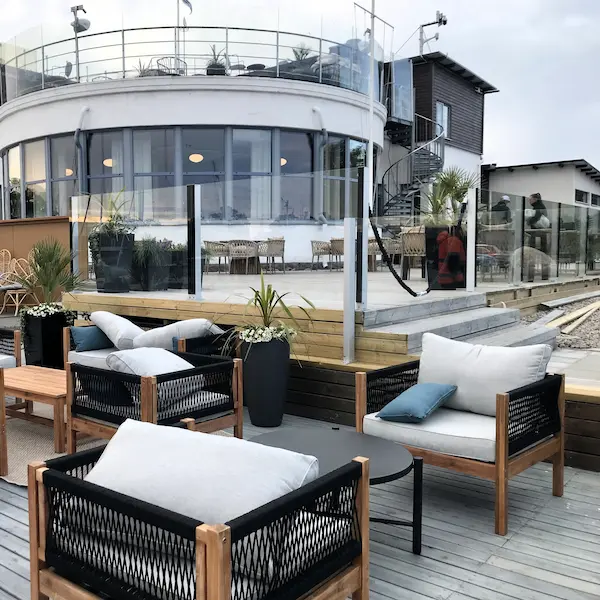

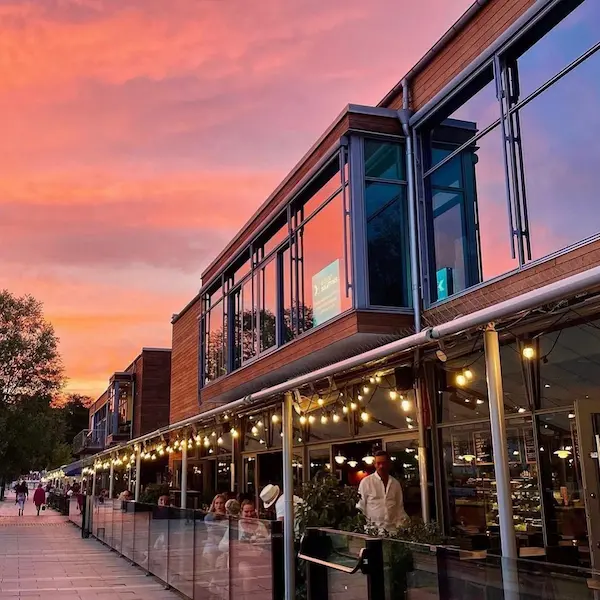

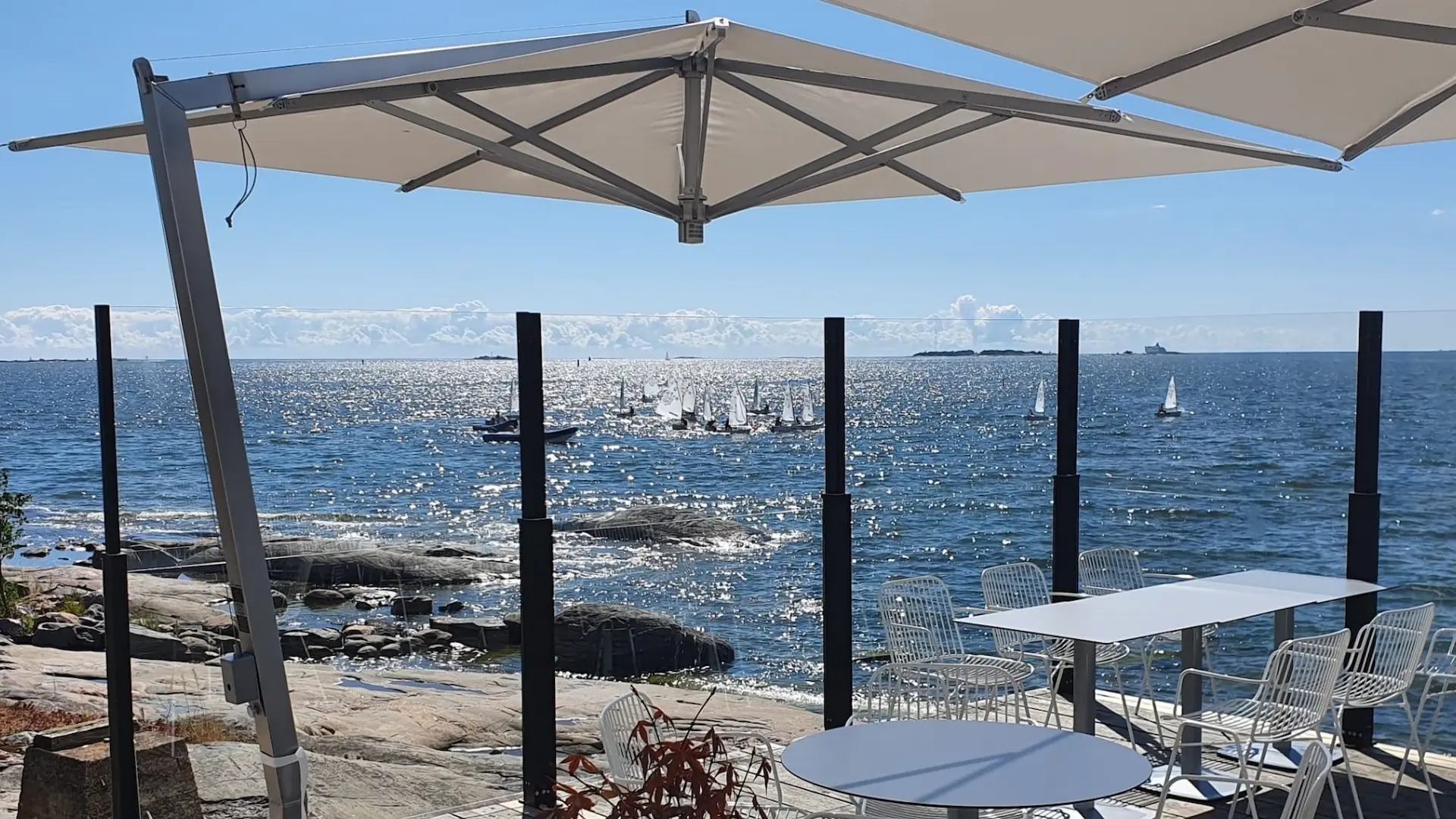

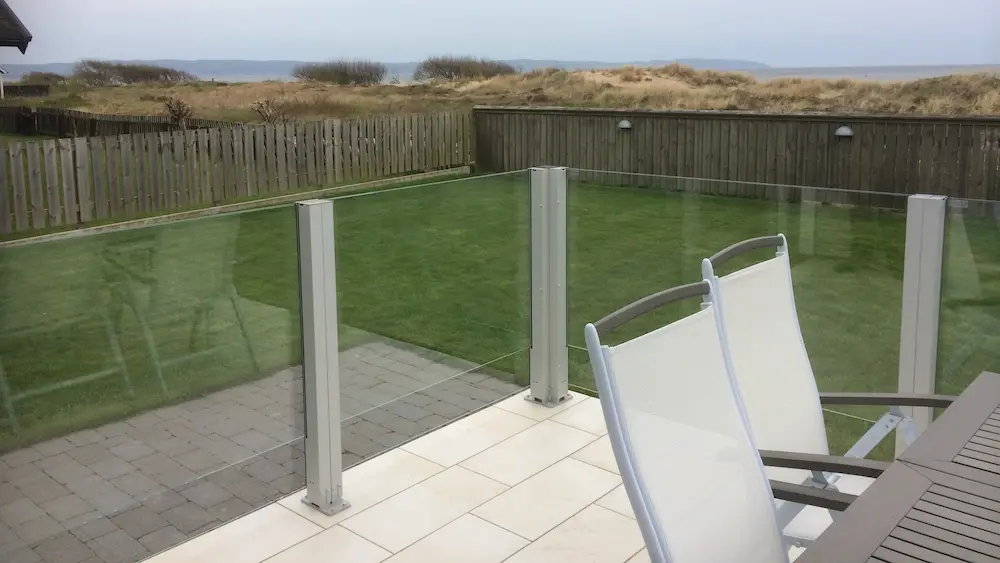

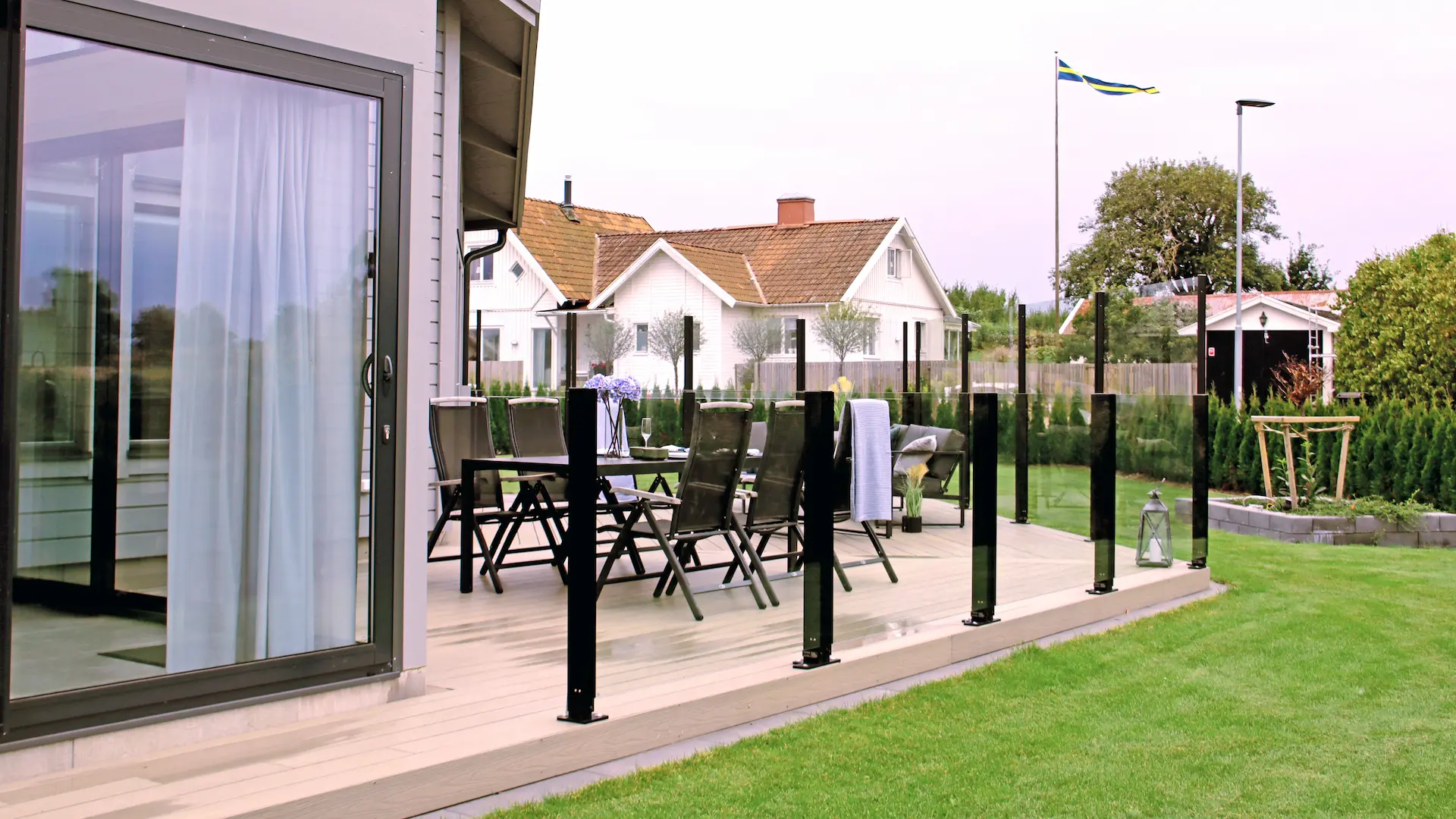

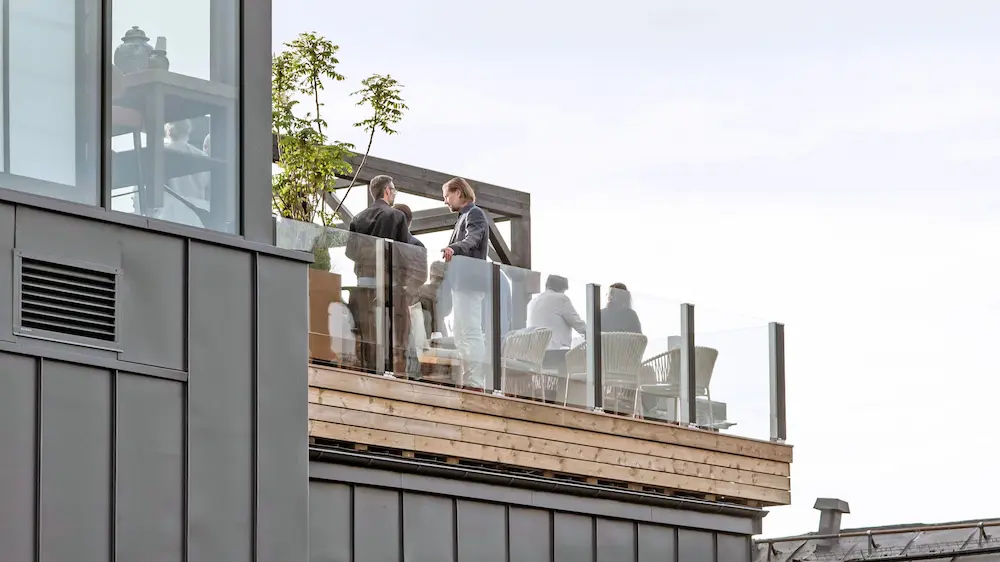

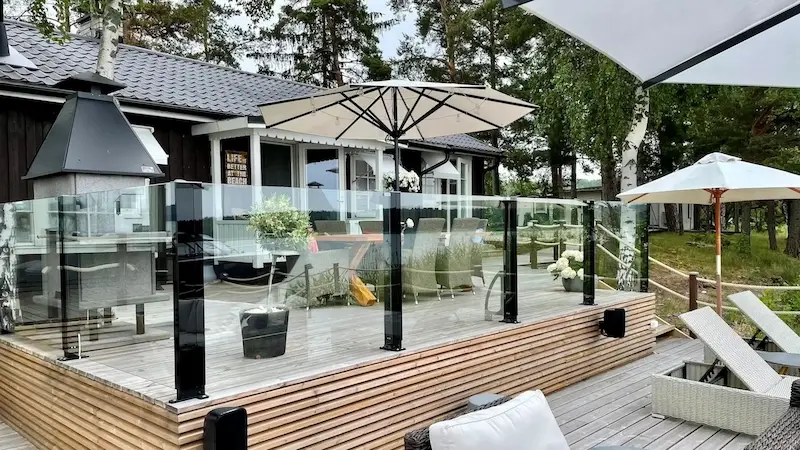

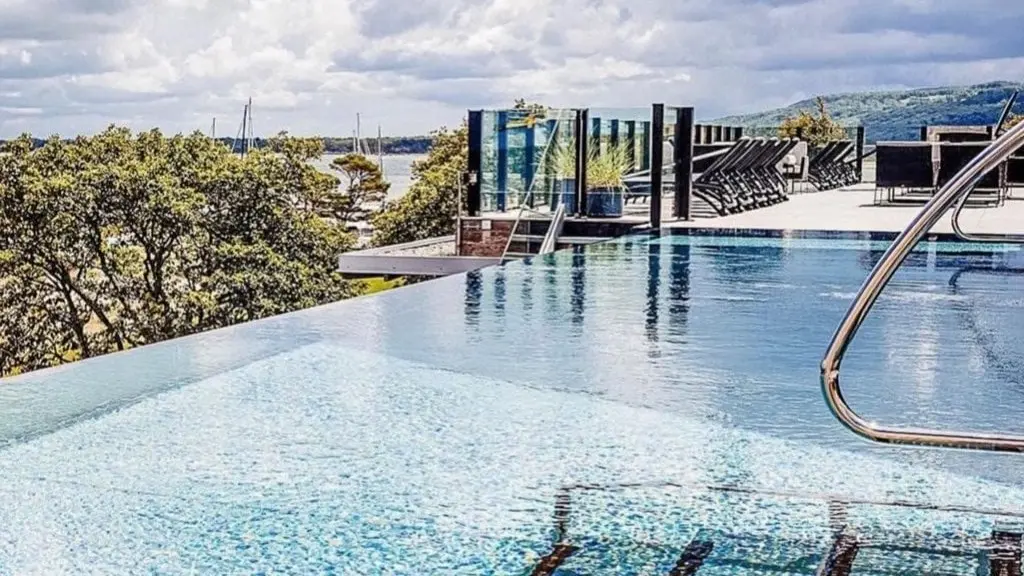

Missä lasikaidetta käytetään?
Yksi tuoteperhe. Lukemattomia käyttökohteita.
Miten ClickitUp-tuoteperhe eroaa tavallisista lasikaiteista?
Miksi valita ClickitUp-tuoteperheen lasikaiteet?
Yksi tuoteperhe. Monta ratkaisua.
Valitse ja yhdistä kohteeseen sopivat kaiteet.
Kaide ja tuulensuoja samassa.
Miksi tyytyä pelkkään lasikaiteeseen?
Näkymä ilman häiriöitä.
Ei vaakapienoja, raskaita karmeja tai näkyviä kiinnikkeitä.
Lasi terassin ulkoreunassa.
Siisti pinta ja vesi terassin ulkopuolelle.

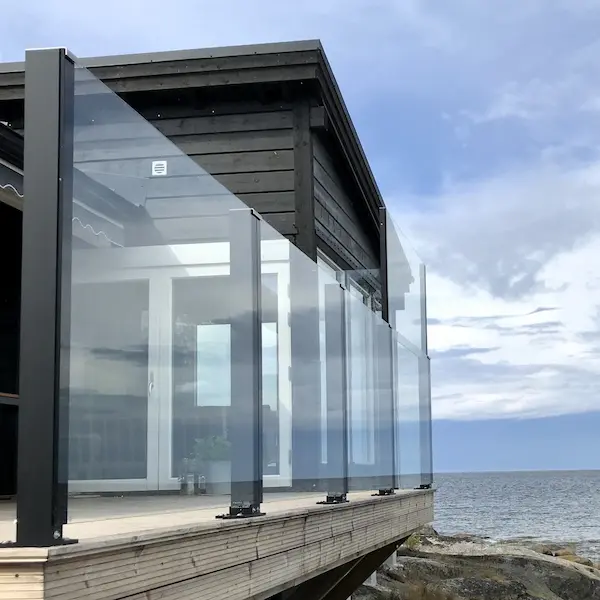

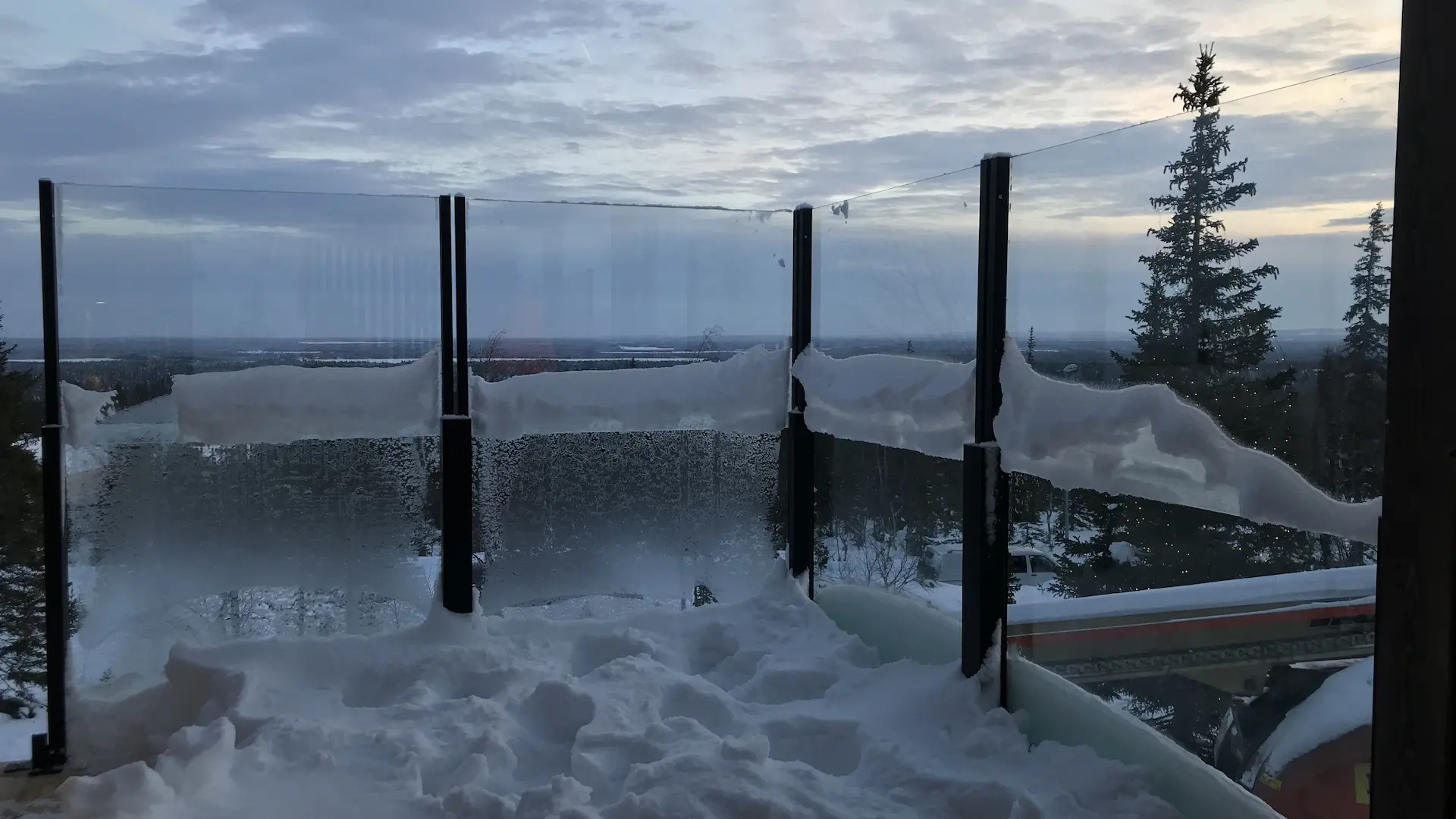

Vaativiin olosuhteisiin.
Suunniteltu myös meriympäristöön.
Tuulensuoja myös myöhemmin.
Säilytä mahdollisuus päivittää.
Turvallinen kokonaisuus.
Ratkaisu valitaan kohteen mukaan.
Tehty kestämään.
Poikkeuksellisen vähäinen huoltotarve.
Mihin eri lasikaideratkaisuja käytetään?
Ennen tuotteen valintaa selvitetään, onko tila avoin vai katettu, tarvitaanko turvakaide, millaista tuulensuojaa kohteessa tarvitaan, millaiset olosuhteet asennuspaikalla ovat ja voiko käyttötarve muuttua myöhemmin.

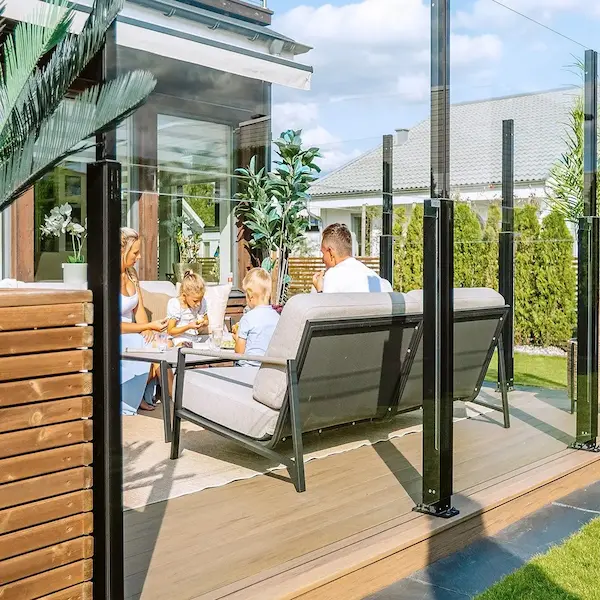

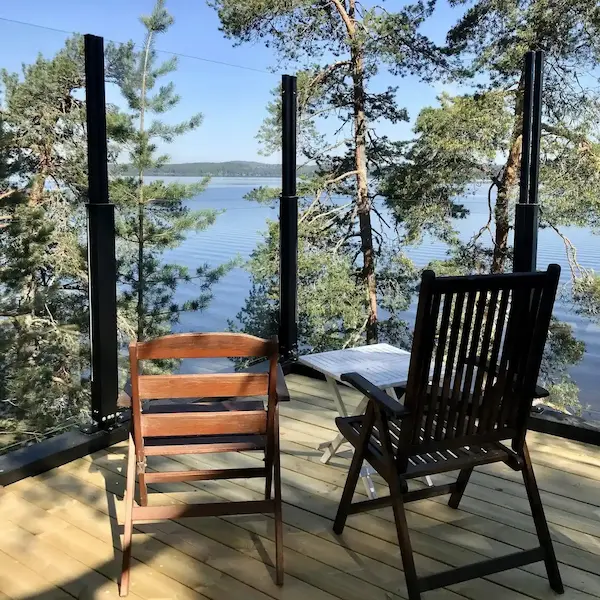

ClickitUp® Original
Säädettävä tuulisuoja avoimeen tilaan
Terasseille ja parvekkeille, joissa tuulensuojan tarve vaihtelee. Lasi nostetaan suojaksi ja lasketaan alas sään mukaan.

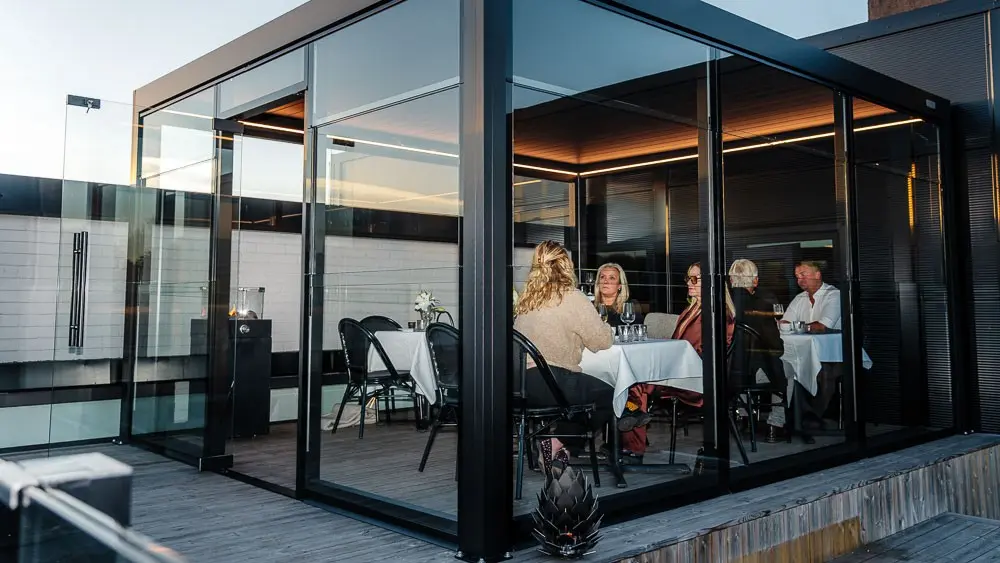

ClickitUp Plus
Säädettävä tuulisuoja katettuun ulkotilaan
Pergoloihin, katoksiin ja muihin katettuihin ulkotiloihin, joissa lasi kiinnitetään sekä ylhäältä että alhaalta.
CiU Windscreen
Korkea kiinteä tuulisuoja
Kiinteä korkea tuulisuoja kohteisiin, joissa suojaa tarvitaan jatkuvasti eikä lasien säätämiselle ole tarvetta.

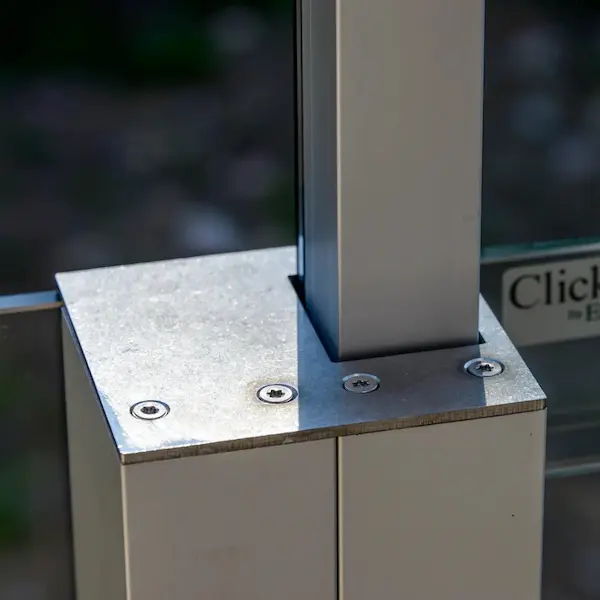

Tuotedetaljit
Lasikaiteet terassille, parvekkeelle ja ravintolaan
Kaikki ClickitUp-sarjan lasikaiteet perustuvat samaan suunnittelufilosofiaan: korkealaatuisiin materiaaleihin, turvallisuuteen ja pitkäikäiseen käyttöön.
Vertaile lasikaidemallit
| Ominaisuus | ClickitUp® | ClickitUp Plus | CiU Windscreen | CiU Fixed | CiU Flex |
|---|---|---|---|---|---|
| Toiminta | Nostettava | Nostettava | Kiinteä | Kiinteä | Kiinteä |
| Korkeus | 1100/1900 mm 1200/2000 mm | 2090–2520 mm | 1500 mm | 1100/1200 mm | 1100/1200 mm |

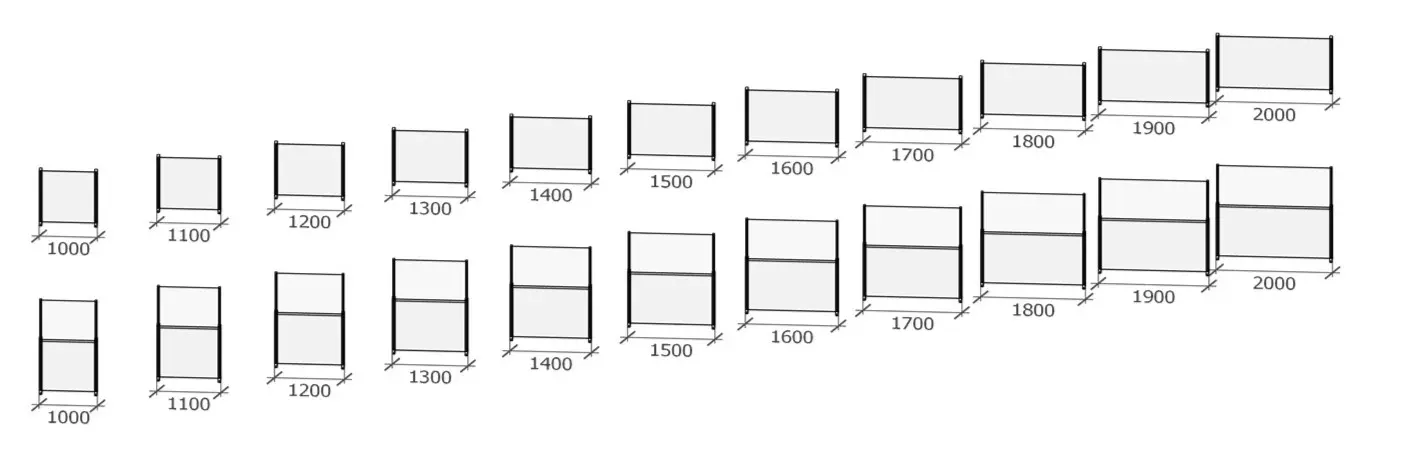

| Leveys | 300–2000 mm | 500–2000 mm | 350–2000 mm | 300–2000 mm | 300–2000 mm |
| Turvakaide | Kyllä | Ei | Ei | Kyllä | Kyllä |
| Kiinnitys | Ala | Ala + ylä | Ala | Ala | Ala |
| Turvalasi | 8 mm karkaistu 8,76/10,76 mm laminoitu | 8 mm karkaistu | 8 mm karkaistu | 8 mm karkaistu 8,76/10,76 mm laminoitu | 8 mm karkaistu 8,76/10,76 mm laminoitu |
| Ovi | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Päivitettävä | – | – | – | – | Kyllä |
| Käyttö | Terassi/parveke | Pergola/katos | Tuulinen maataso | Terassi/parveke | Tarve voi muuttua |
Lasikaiteiden vertailuhinnat
Hinnat ovat yhden 1500 mm leveän kaide-elementin hintoja ja sisältävät arvonlisäveron 25,5 %.
| ClickitUp® | ClickitUp Plus | CiU Windscreen | CiU Fixed | CiU Flex | |
|---|---|---|---|---|---|
| Esimerkki | 1 elementti 1500 mm | 1 elementti 1500 mm | 1 elementti 1500 mm | 1 elementti 1500 mm | 1 elementti 1500 mm |
| Hinta 8 mm | 1 550 € | 2 435 € | 910 € | 685 € | 825 € |
| Hinta 8,76 mm | 1 670 € | – | – | 825 € | 1 085 € |
| Hinta 10,76 mm | 1 720 € | – | – | 850 € | 1 155 € |
Musta anodisoitu runko ja normaalissa kaidekokonaisuudessa tarvittavat vakiovarusteet sisältyvät hintaan. Luonnonvärinen anodisoitu alumiini –40 €/elementti. Erikoismitta +375 €/tilaus ja RAL-erikoisväri +600 €/tilaus. Rahti ja asennus hinnoitellaan erikseen.
Mitä lasikaide maksaa?
Katso kaikkien ClickitUp-lasikaidemallien leveyskohtaiset hinnat yhdestä paikasta. Vertaa malleja, lasivaihtoehtoja ja eri elementtileveyksiä.
ClickitUp lasikaidesarjan yhteiset ominaisuudet
Kaikki ClickitUp-sarjan lasikaiteet perustuvat samaan suunnittelufilosofiaan: korkealaatuisiin materiaaleihin, turvallisuuteen ja pitkäikäiseen käyttöön.

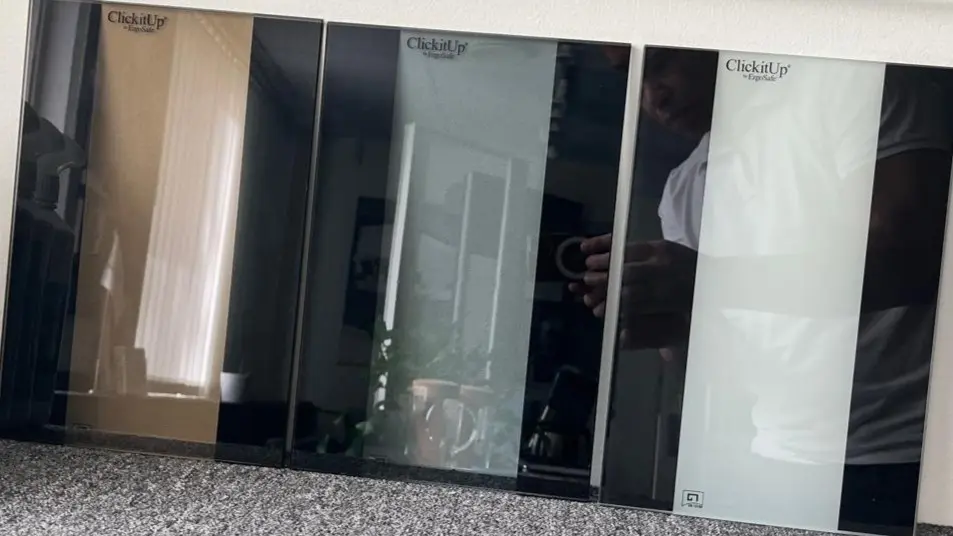

Lasit
Lasityyppi ja lasin paksuus valitaan aina käyttökohteen, asennuspaikan ja rakentamismääräysten perusteella.

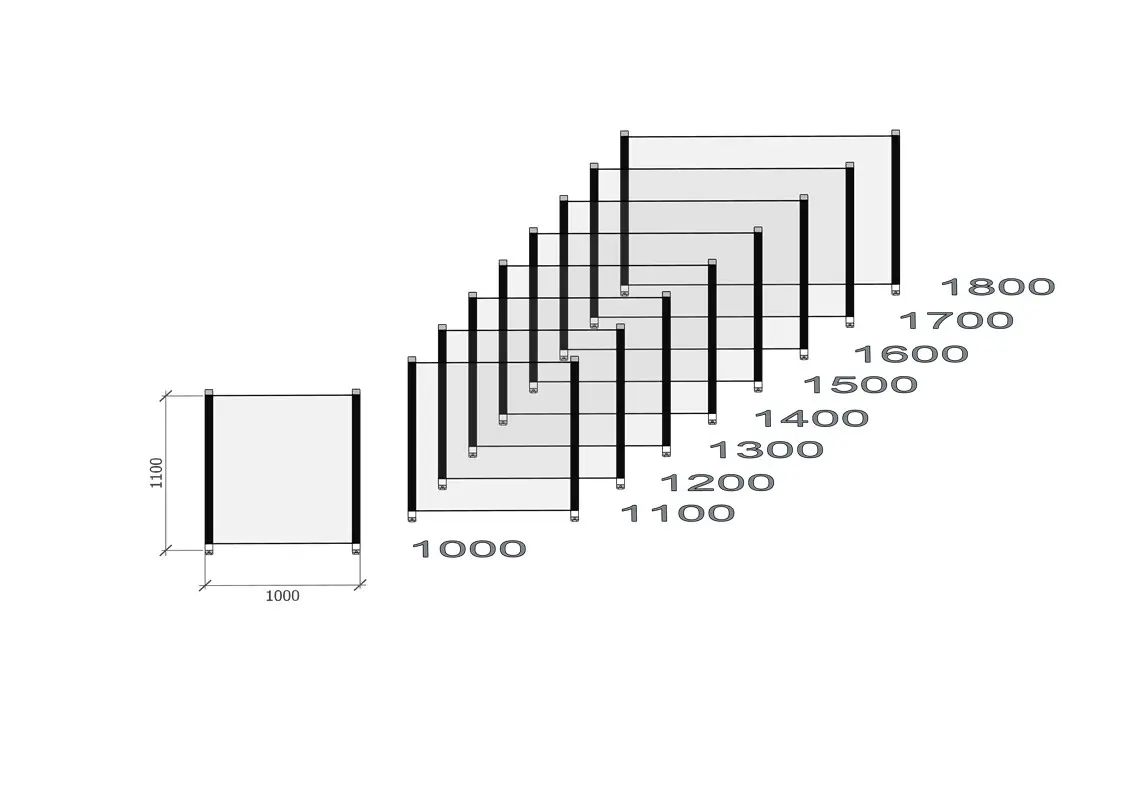

Samalla määritellään kohteen suurin sallittu elementtileveys. Siihen vaikuttavat esimerkiksi tuulikuormat, rakennuksen sijainti, asennuskorkeus ja kiinnitystapa.
Vakiolasina käytetään kirkasta turvalasia. Vaihtoehtoina ovat savu-, pronssi- ja maitolasi, kun kohteessa halutaan lisätä yksityisyyttä tai viimeistellä rakennuksen ilmettä.

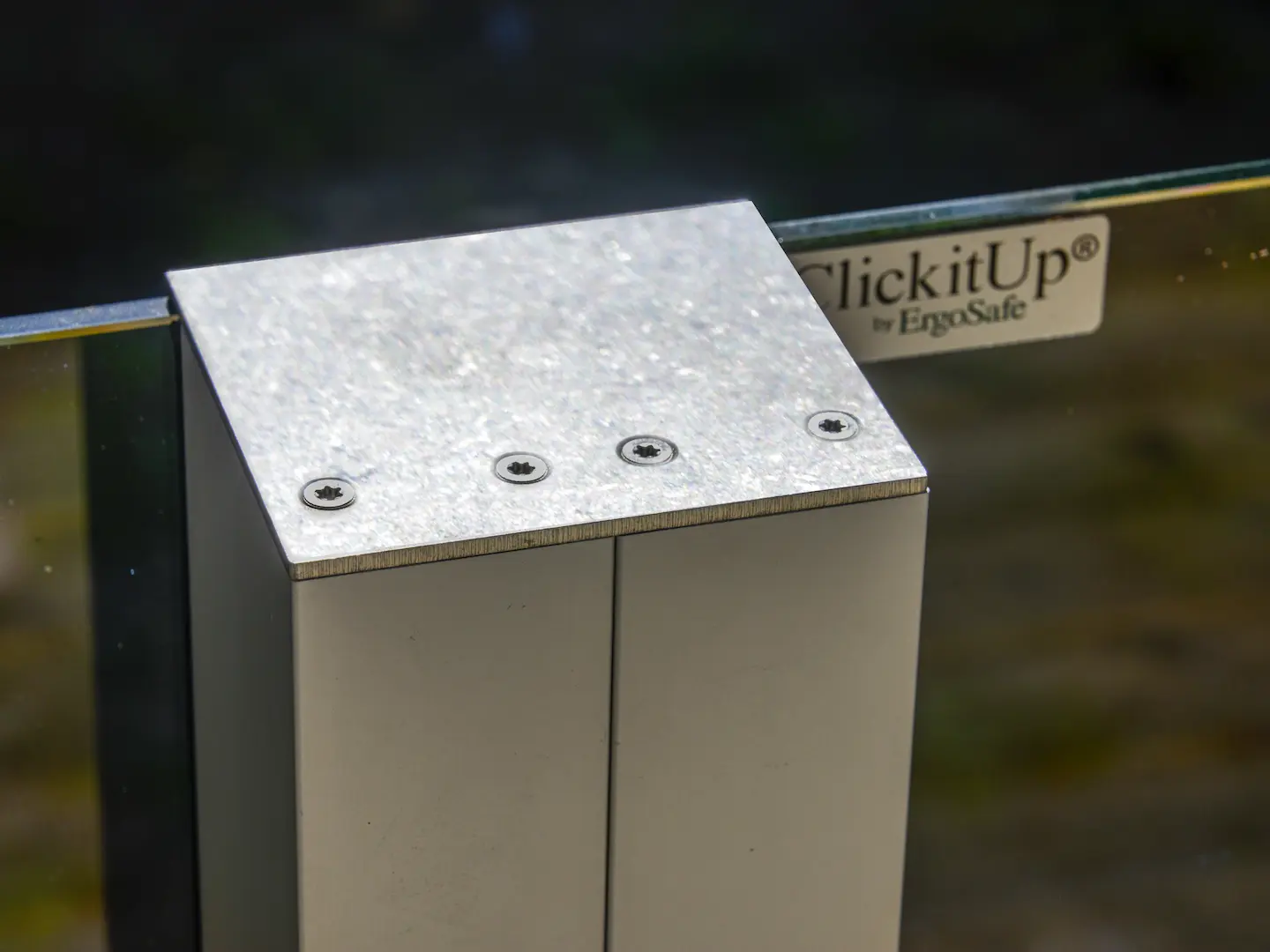

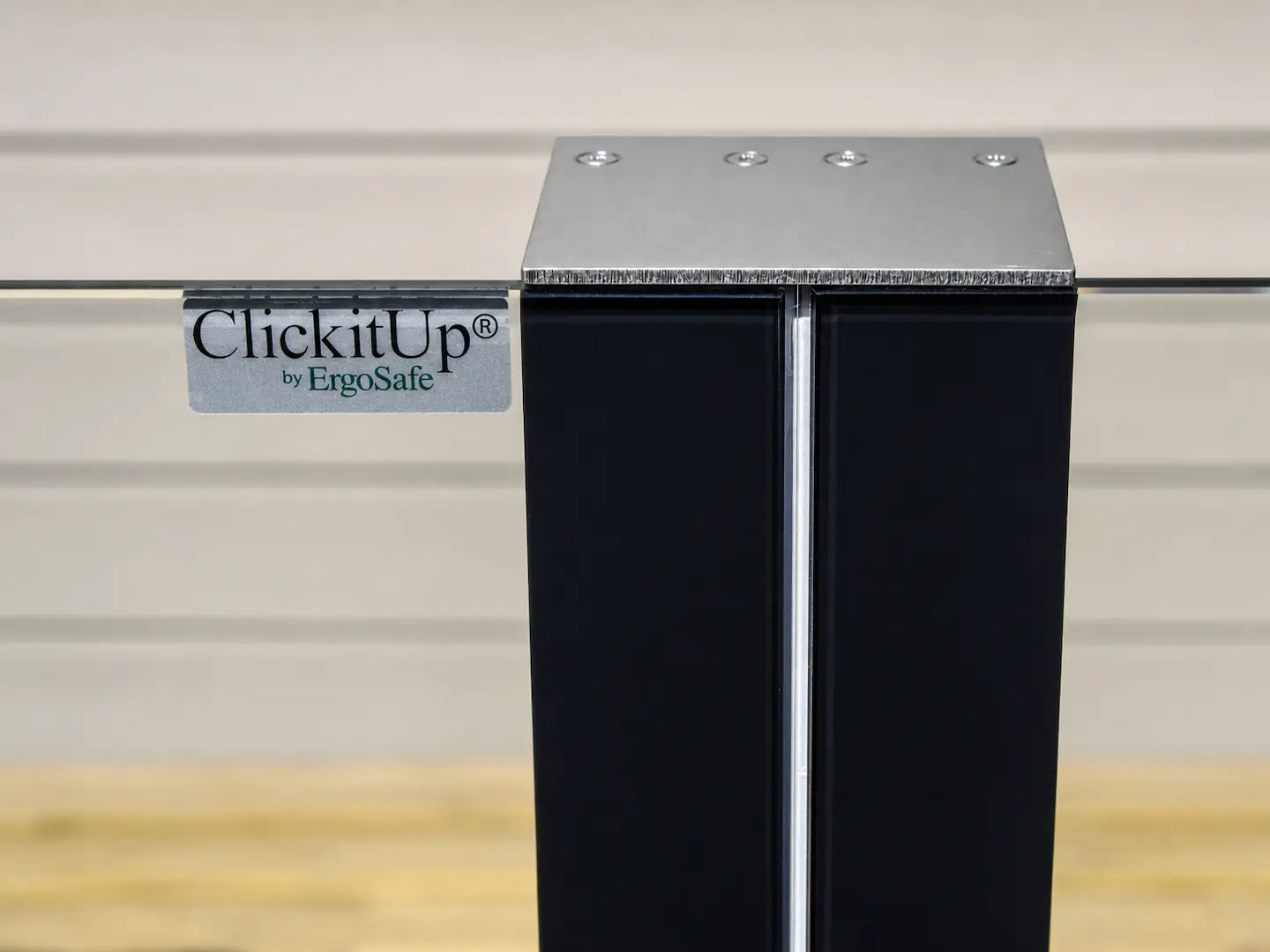

Runkovärit
ClickitUp-lasikaiteiden vakiorunkovärit ovat anodisoitu alumiini ja musta anodisoitu alumiini. Anodisointi muodostaa erittäin kulutusta ja korroosiota kestävän pinnan, joka soveltuu vaativiin ulko-olosuhteisiin.
Kaikkien ClickitUp-tuotteiden kiinteät runko-osat voidaan toimittaa myös RAL-sävyyn pulverimaalattuina, jolloin kaide voidaan sovittaa rakennuksen arkkitehtuuriin tai julkisivun värimaailmaan.

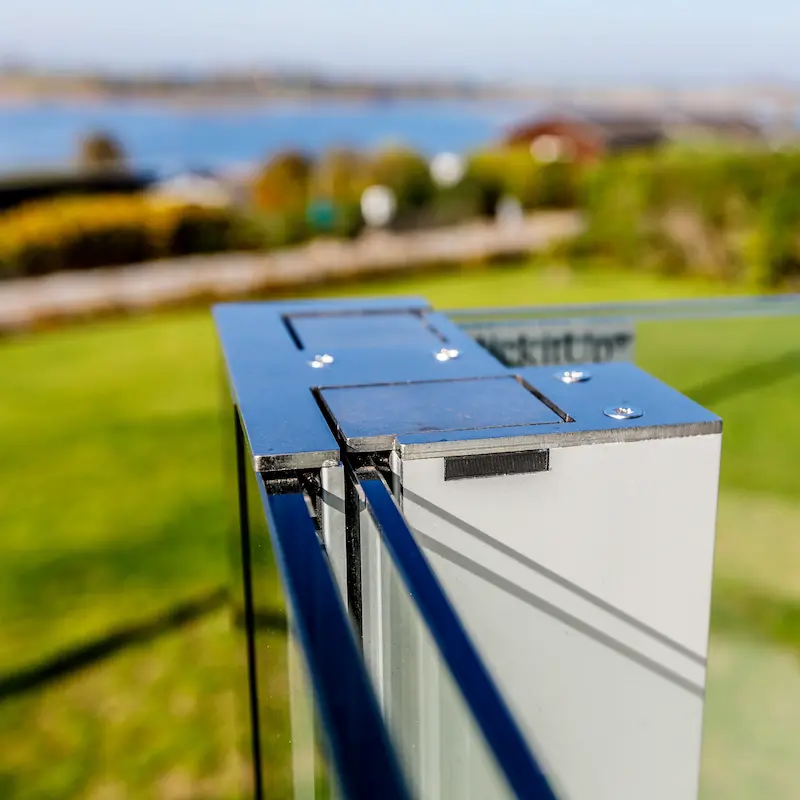

Nostettavissa ClickitUp-lasikaiteissa liikkuva yläosa on aina anodisoitu, joko anodisoituna alumiinina tai mustana anodisoituna alumiinina. Nostomekanismi perustuu rungon sisällä liukuviin osiin, joten maalipinta kuluisi käytössä. Anodisointi kestää jatkuvan liikkeen ilman, että pinta vaurioituu.
Suosittelemme merenrannan ja muiden suolaisille olosuhteille alttiiden kohteiden runkoväriksi anodisoitua alumiinia. Mustassa anodisoinnissa suolan kuivumisen jättämät jäljet näkyvät luonnostaan vaaleaa pintaa selvemmin, vaikka kyse ei ole materiaalin vaurioitumisesta.

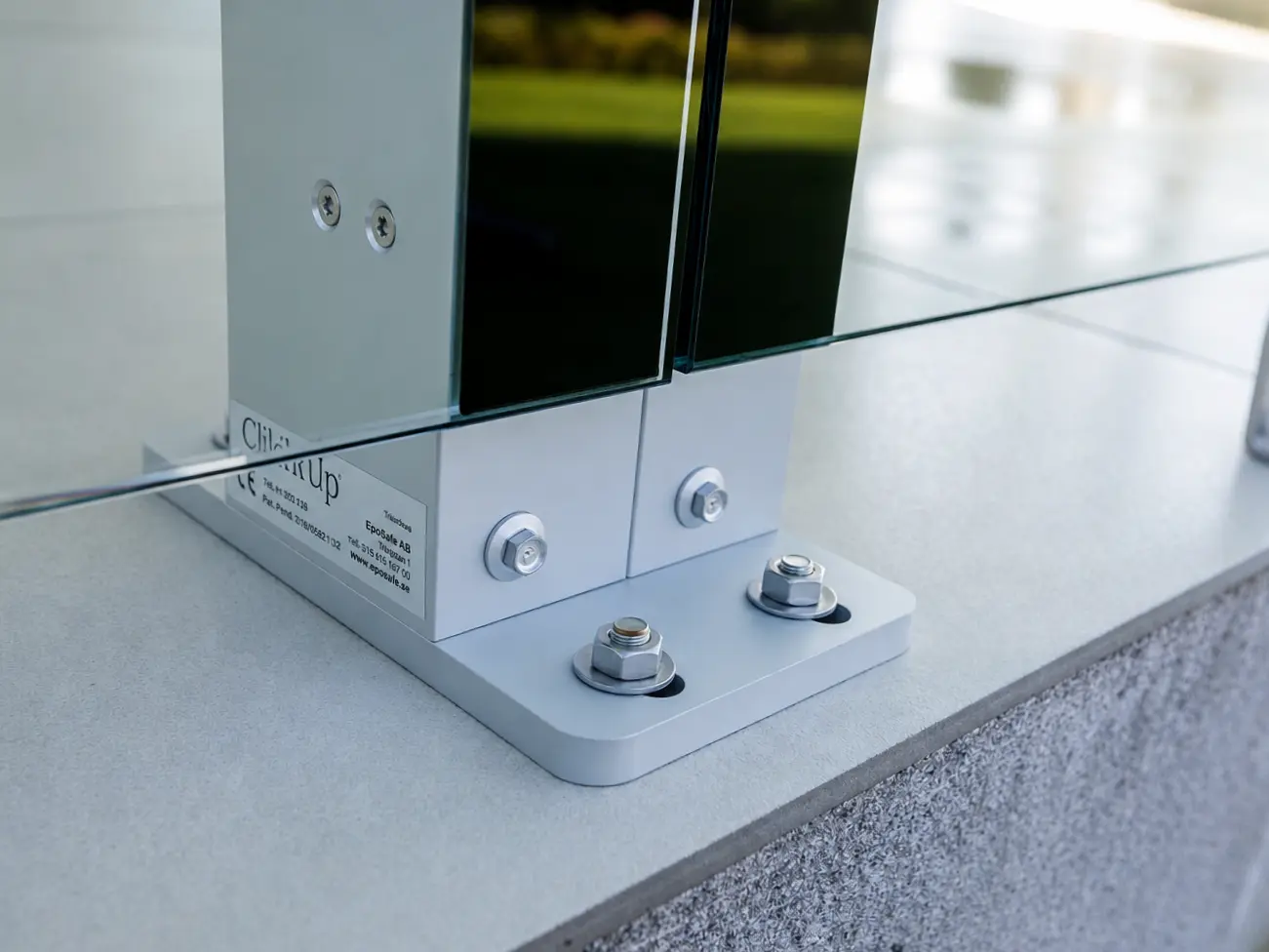

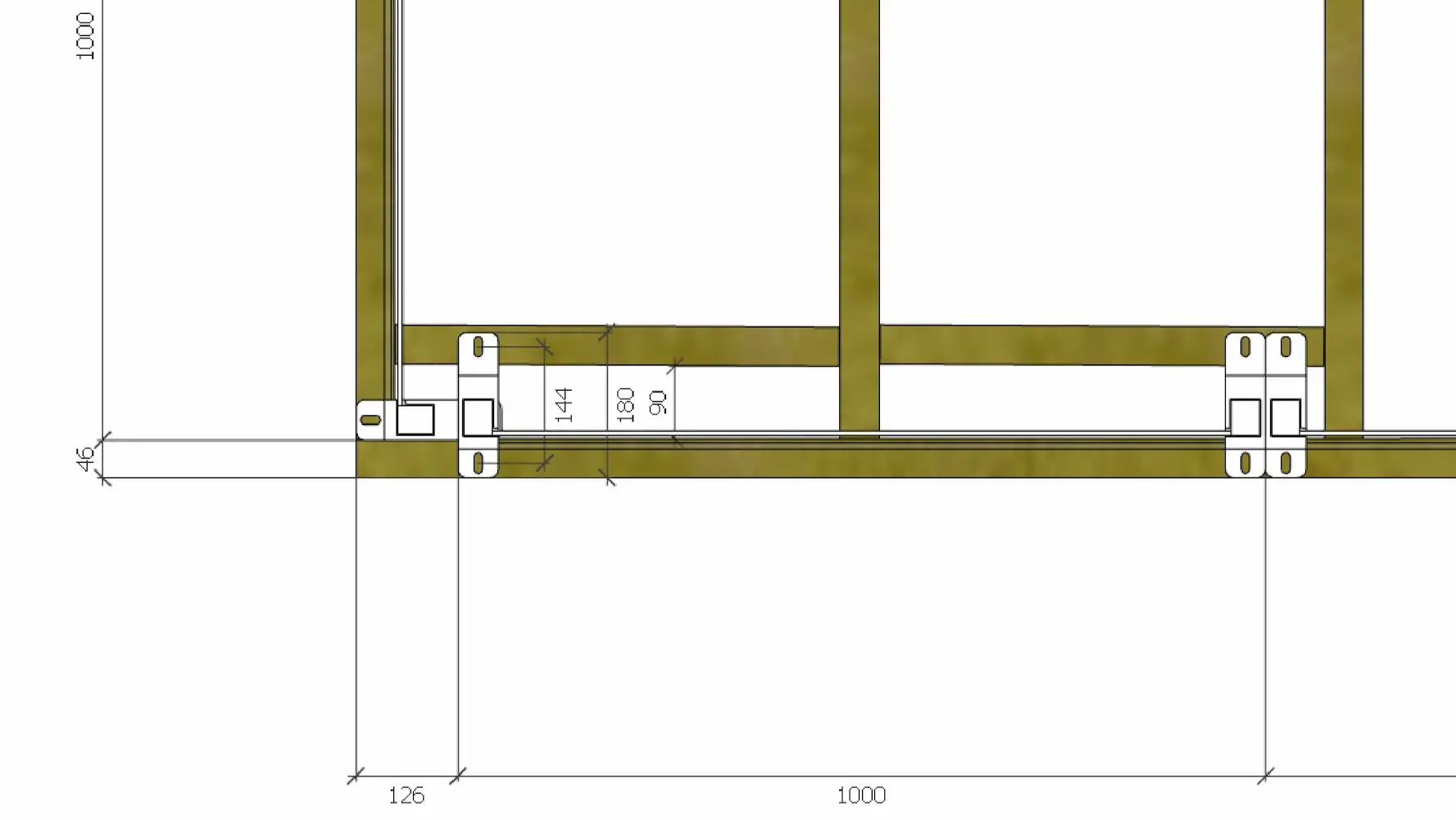

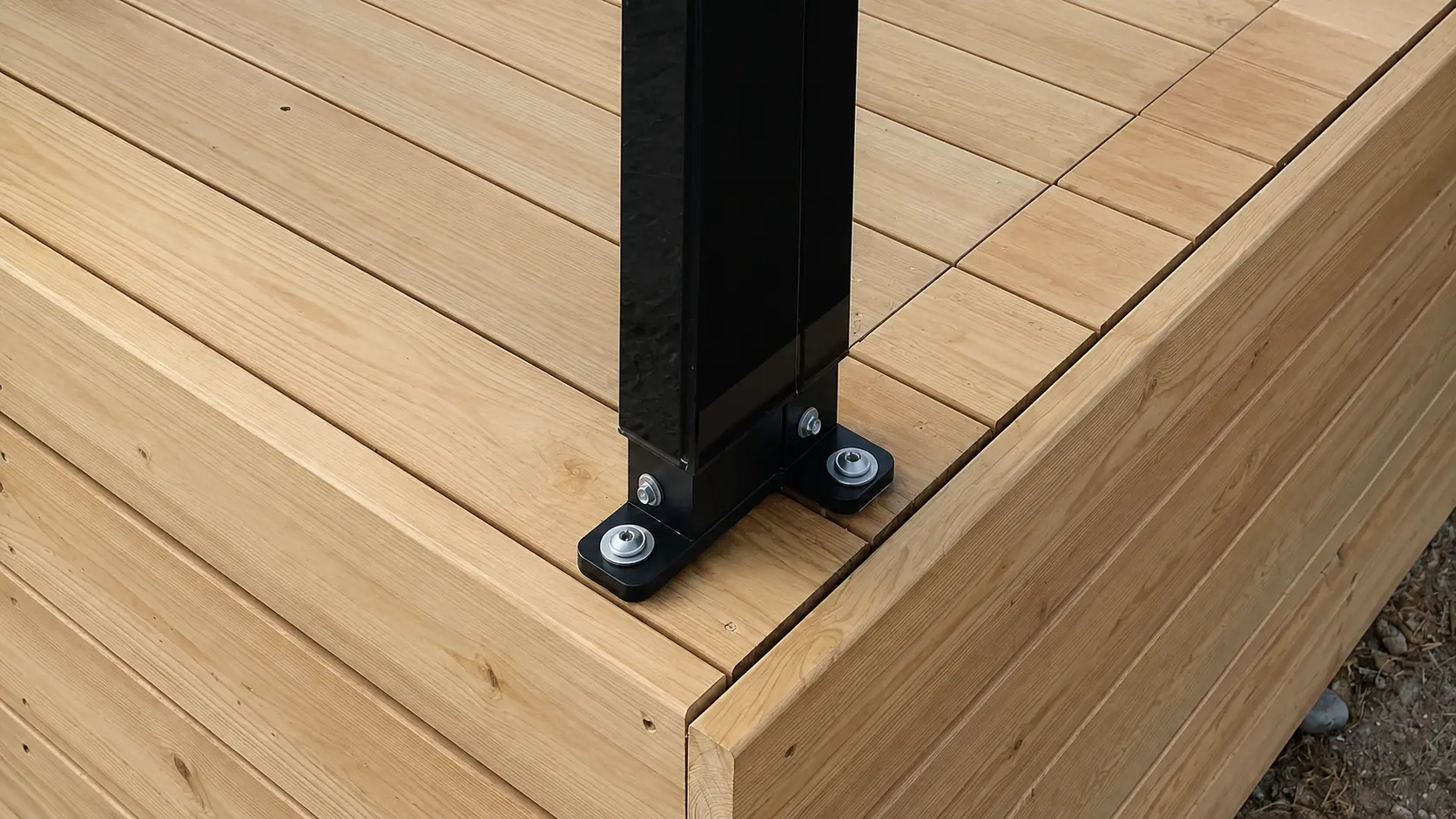

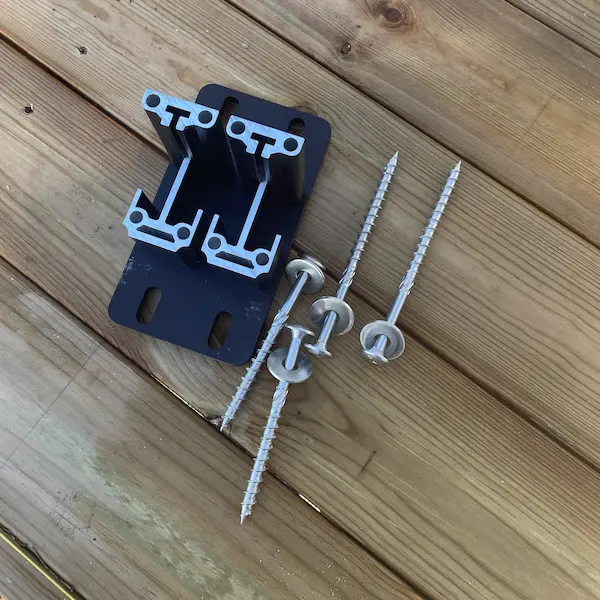

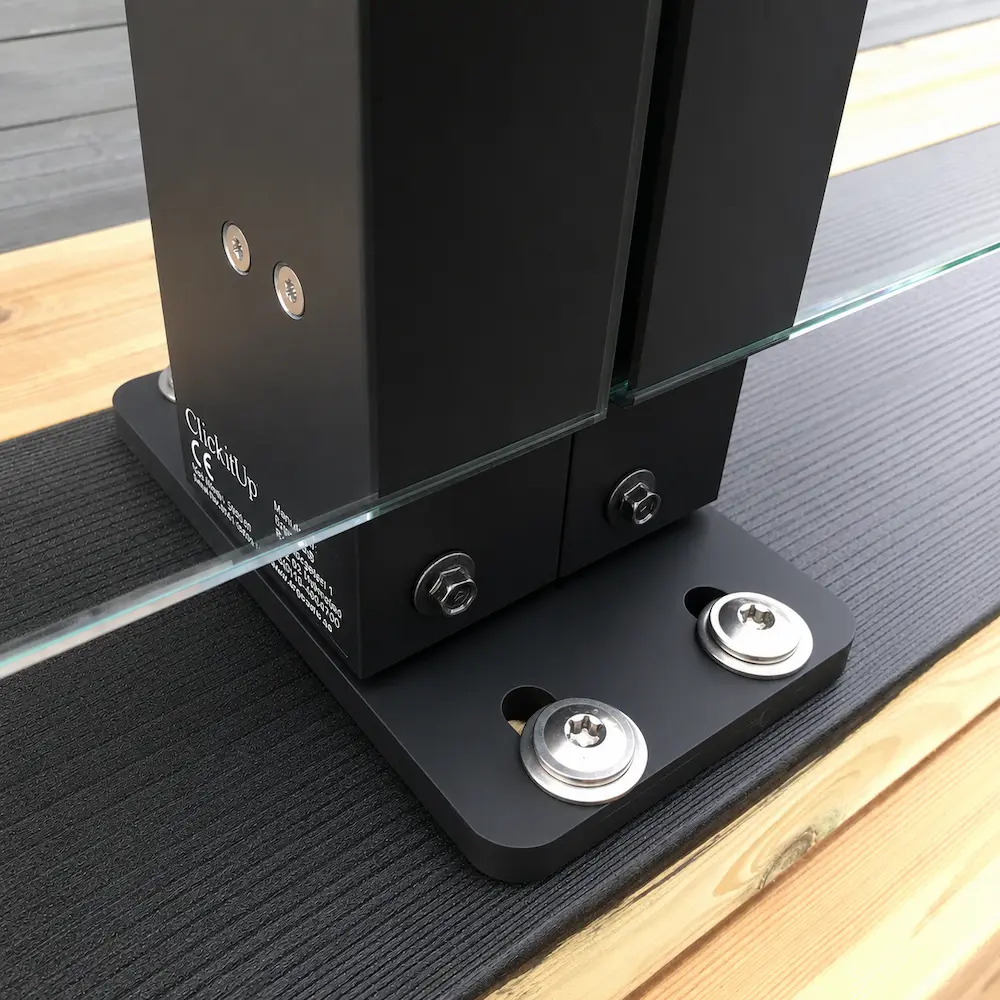

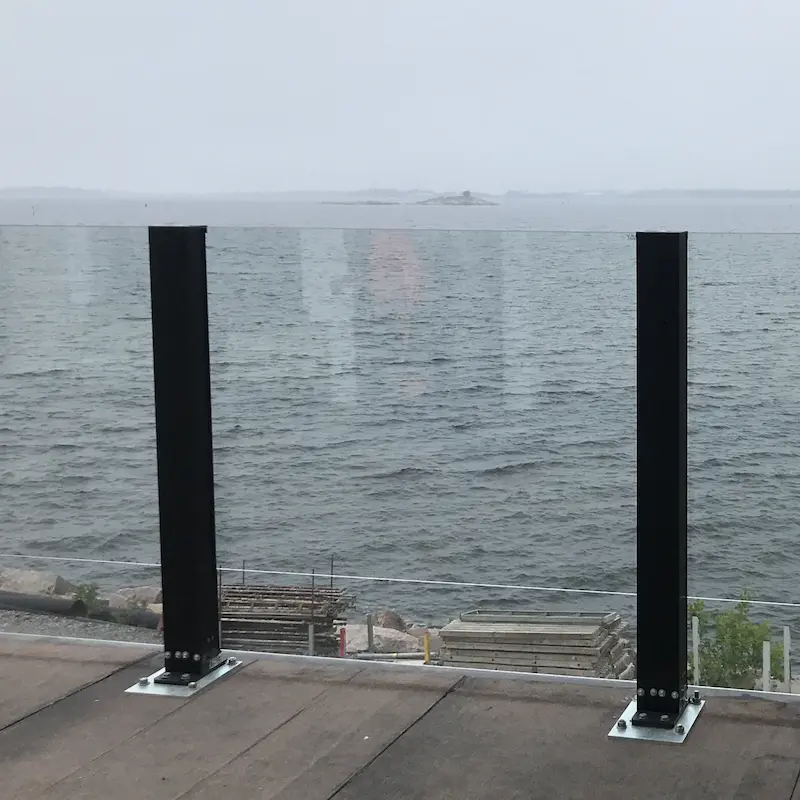

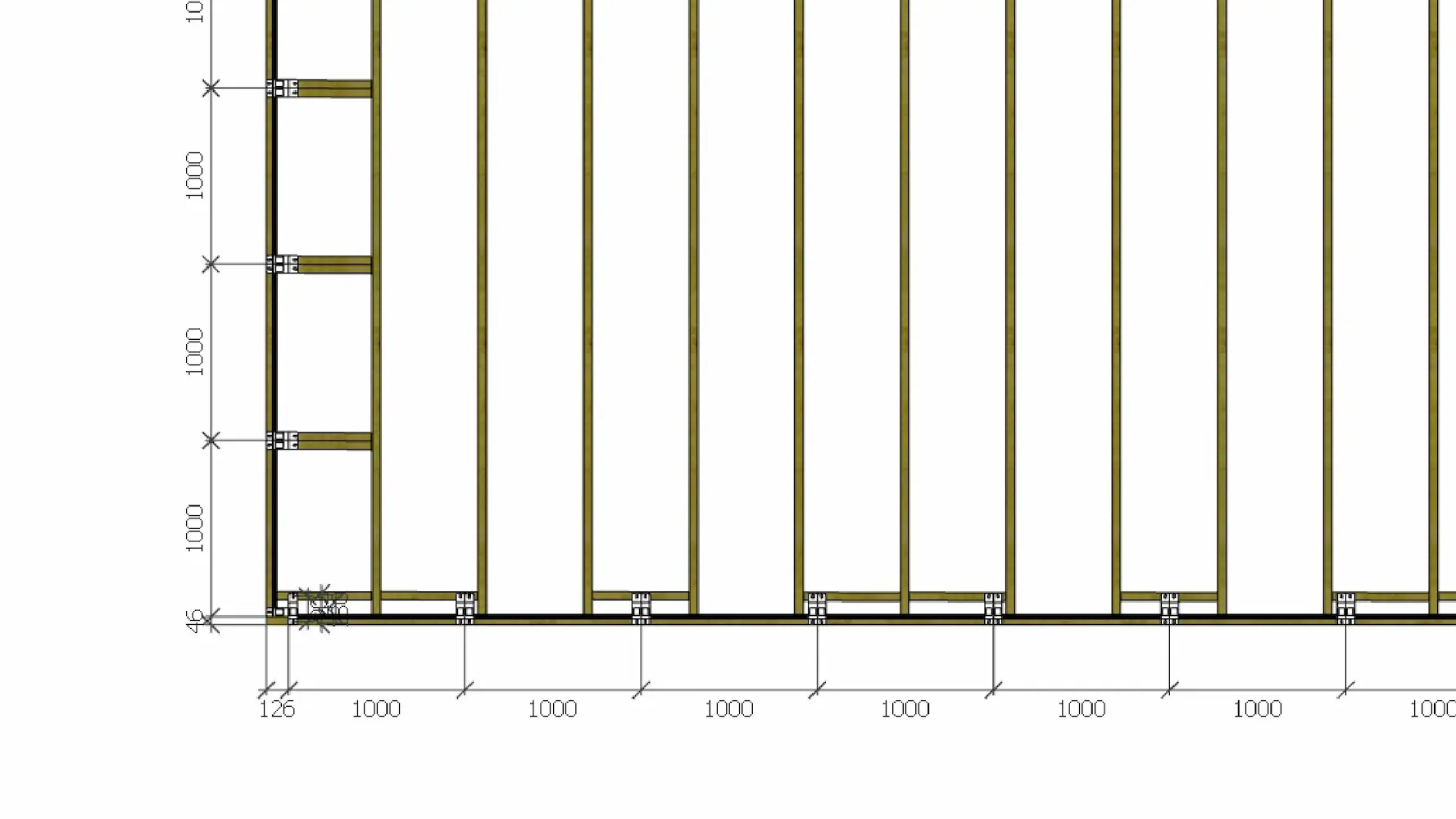

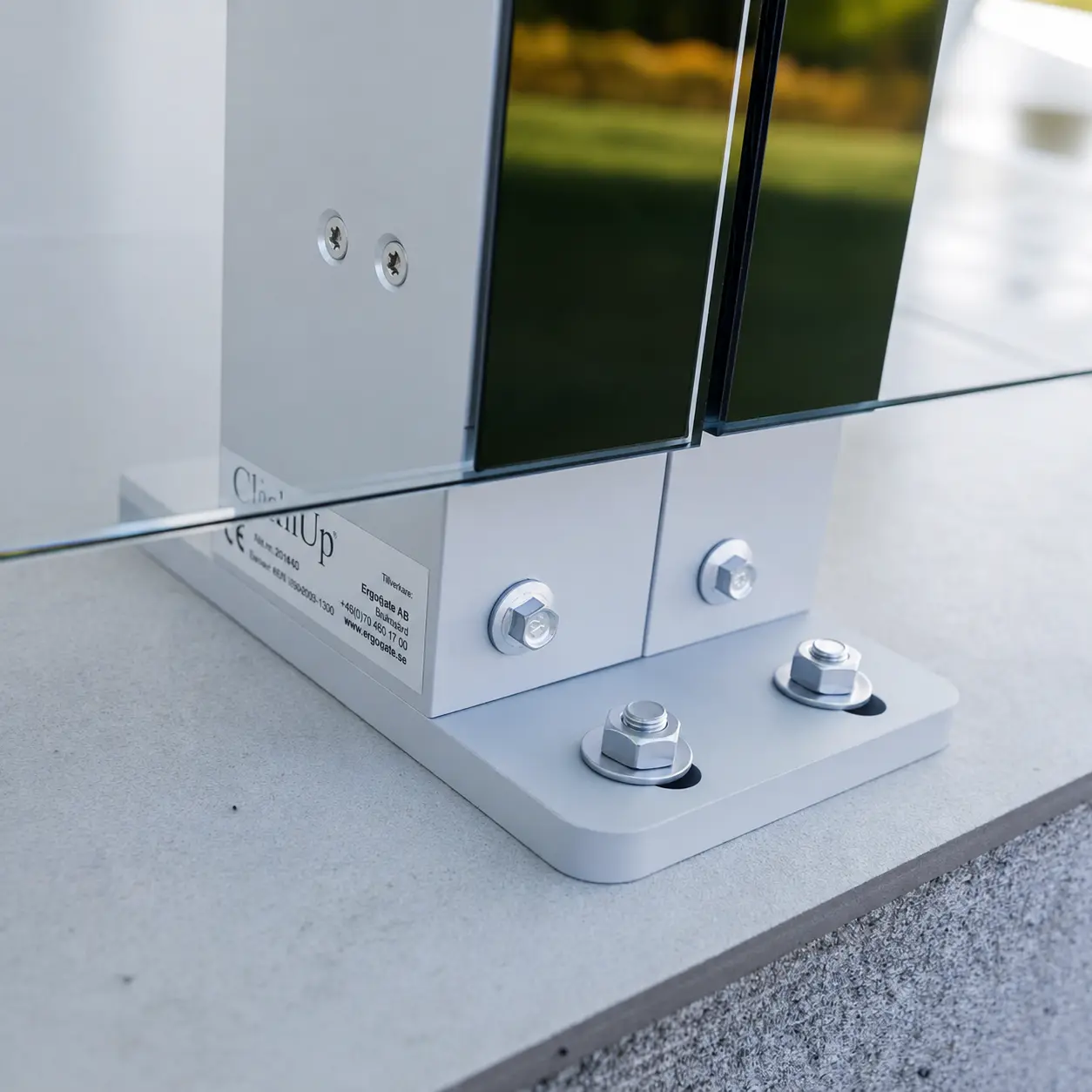

Kiinnitysjalka Standard
Ensisijainen valinta vaativiin kohteisiin.
Standard-jalassa kiinnityspisteet sijaitsevat rungon molemmin puolin, jolloin kuormat jakautuvat laajemmalle alueelle. Tämän ansiosta se on malliston jäykin ja ensisijainen kiinnitysratkaisu vaativiin olosuhteisiin.
Suosittelemme Standard-jalkaa erityisesti kattoterasseille, tuulisille paikoille, merenrantaan sekä muihin kohteisiin, joissa tuulikuormat ovat suuria. Myös korkeammat tuulisuojakaiteet edellyttävät usein tätä jalkatyyppiä.

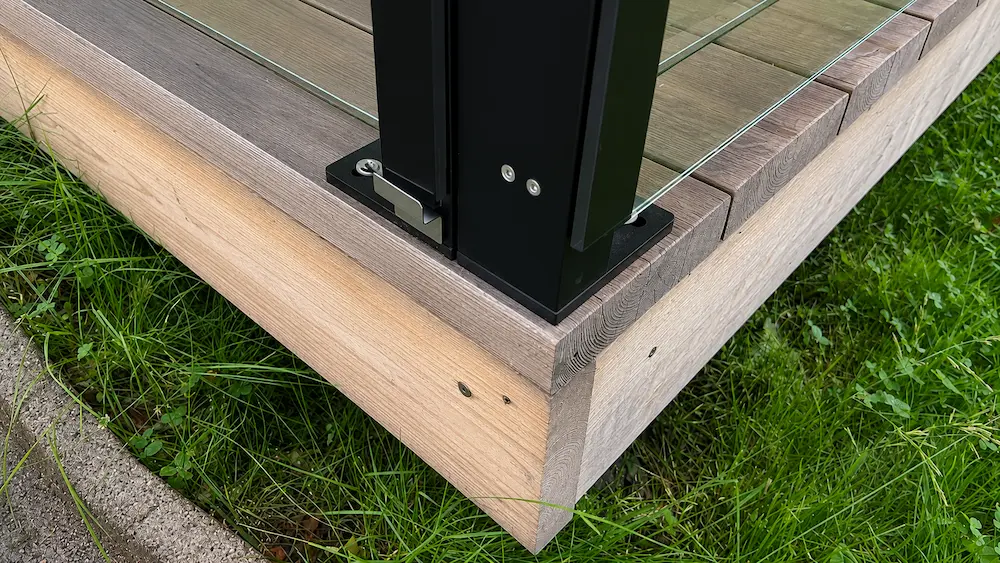

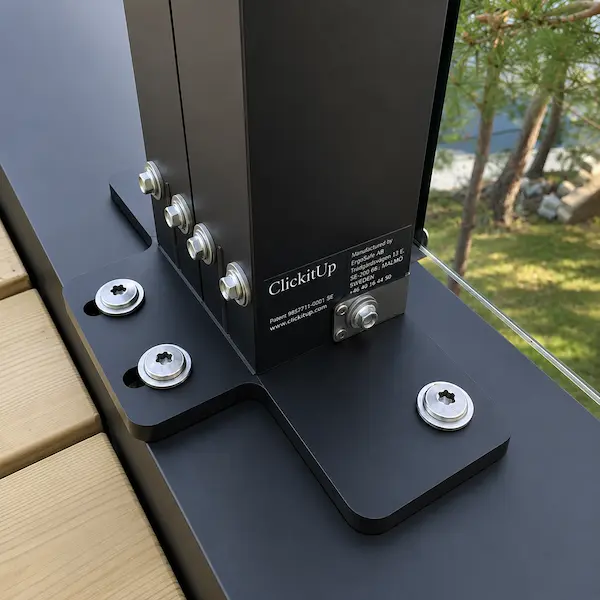

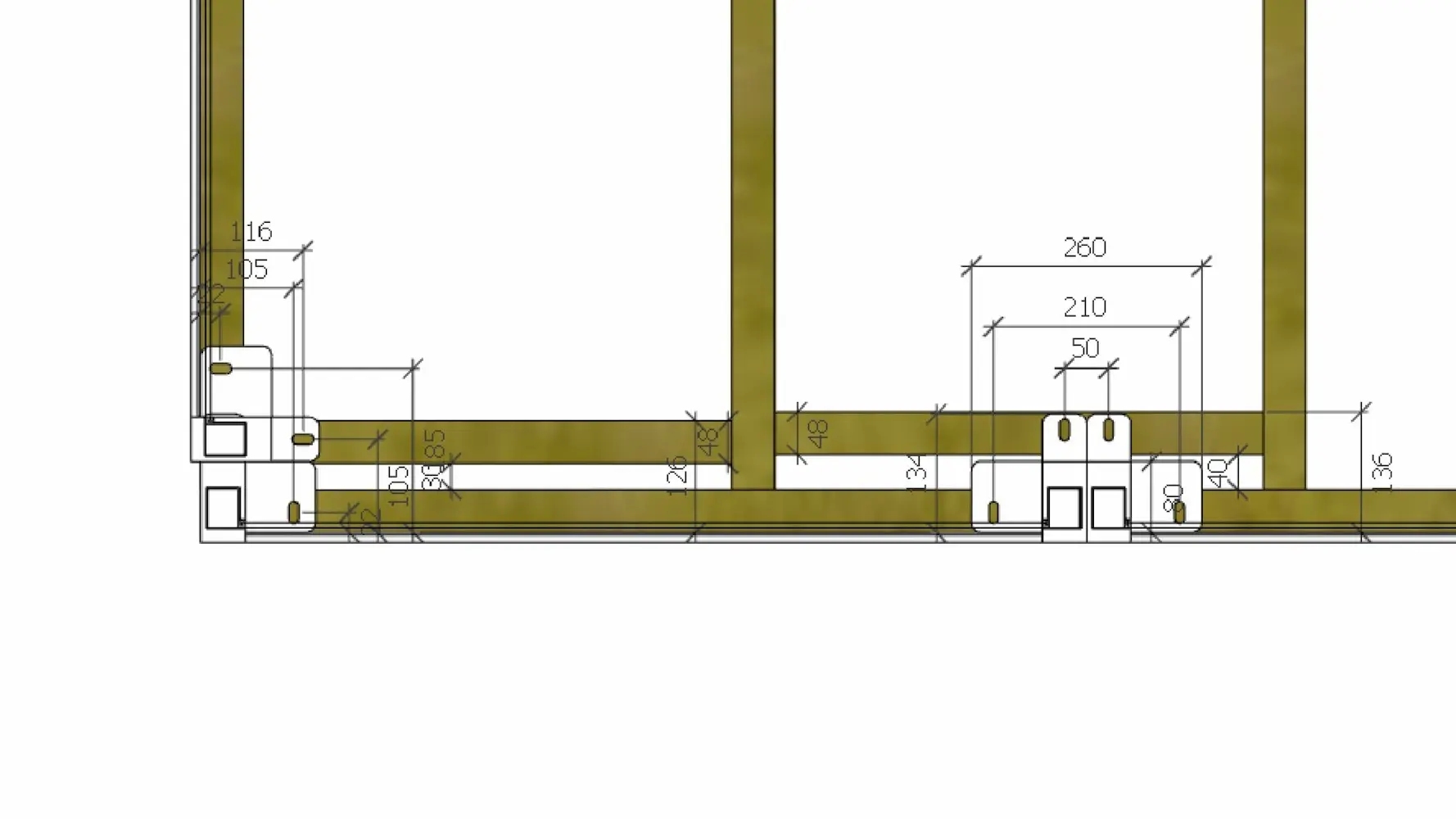

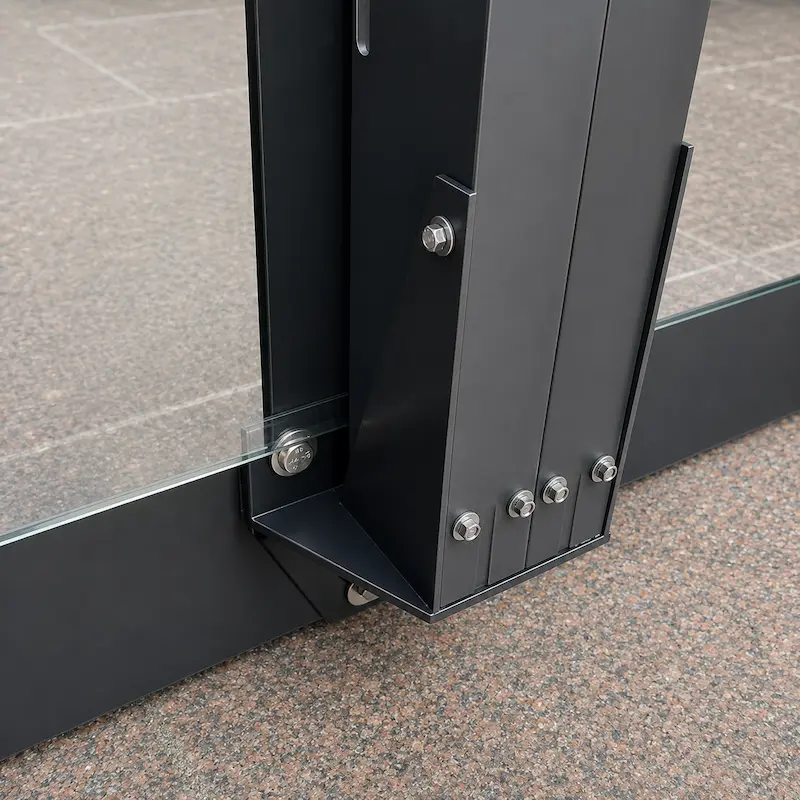

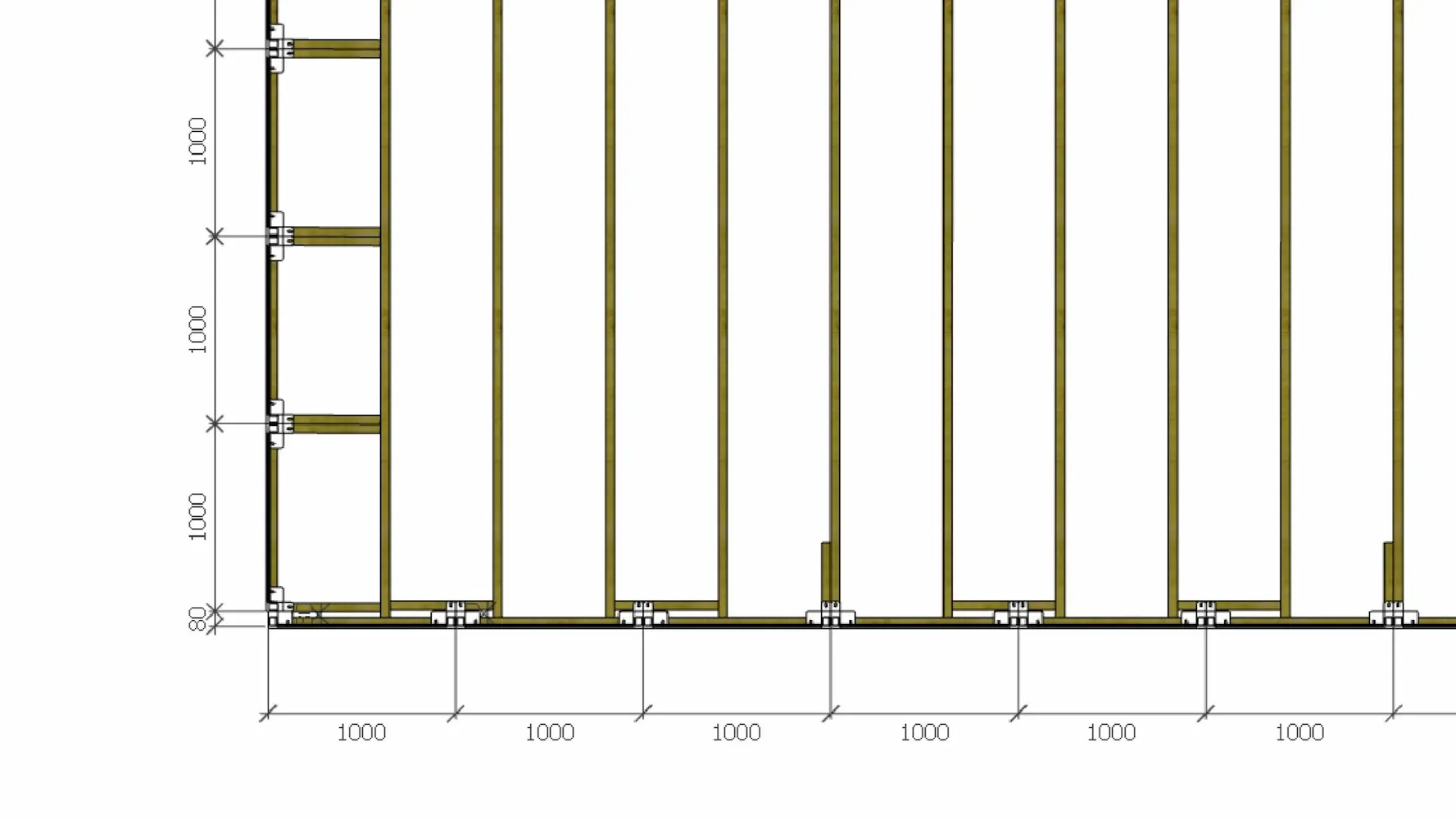

Kiinnitysjalka Inside
Kun tila halutaan hyödyntää mahdollisimman tehokkaasti.

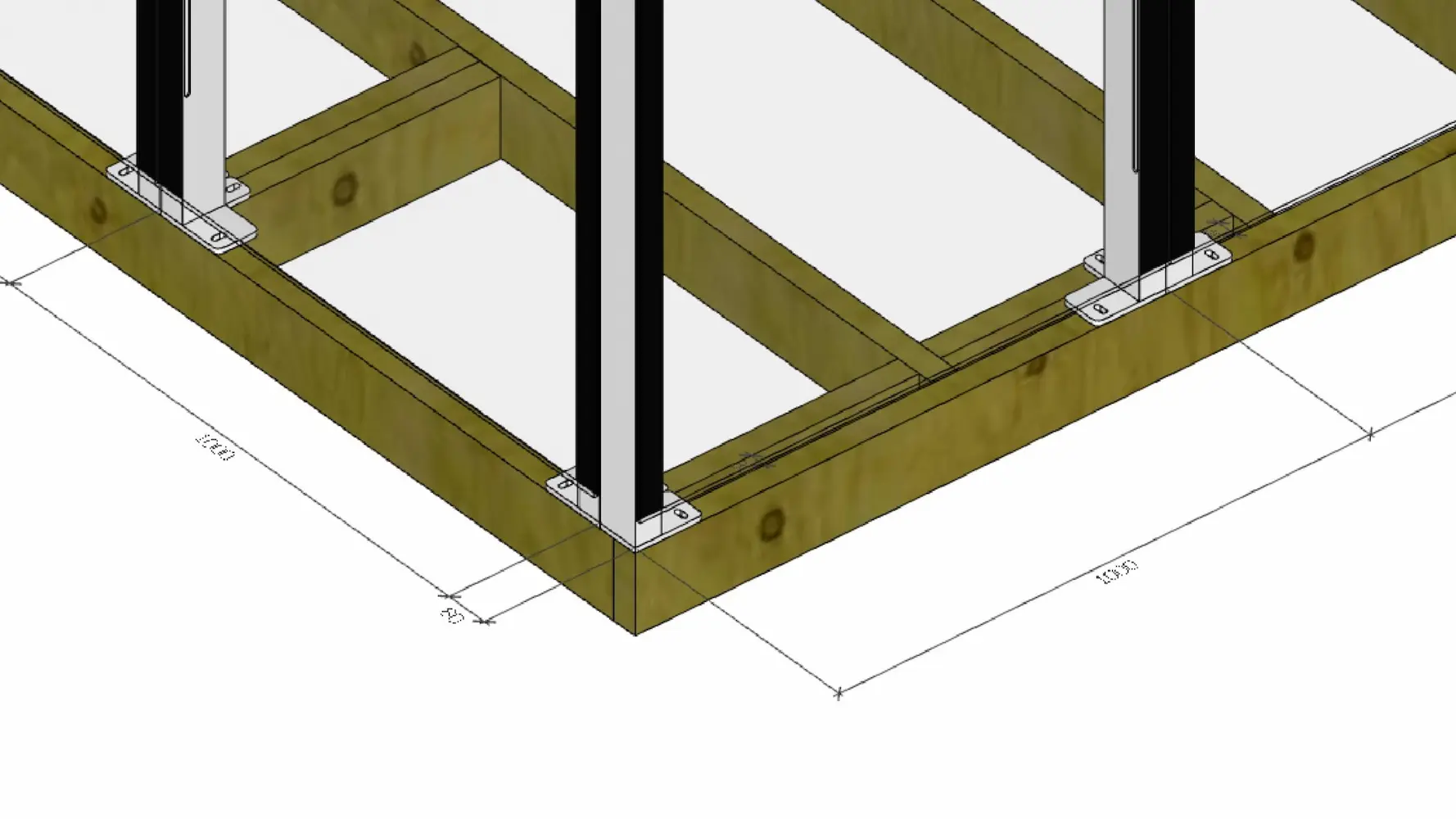

Inside-jalka mahdollistaa lasikaiteen asentamisen aivan terassin tai parvekkeen reunaan. Koska lasi sijaitsee rungon ulkopinnassa, se voidaan viedä terassin ulkopuolelle. Näin lasiin satava tai tiivistyvä vesi valuu terassin ohi maahan eikä rakenteiden päälle.
Inside-jalka soveltuu erinomaisesti myös kohteisiin, joissa olemassa olevan kaiteen sisäpuolelle halutaan asentaa lasinen tuulisuoja. Lisäksi kaikki kiinnityspisteet ovat saavutettavissa sisäpuolelta, minkä vuoksi suosittelemme tätä jalkatyyppiä erityisesti parvekeasennuksiin.

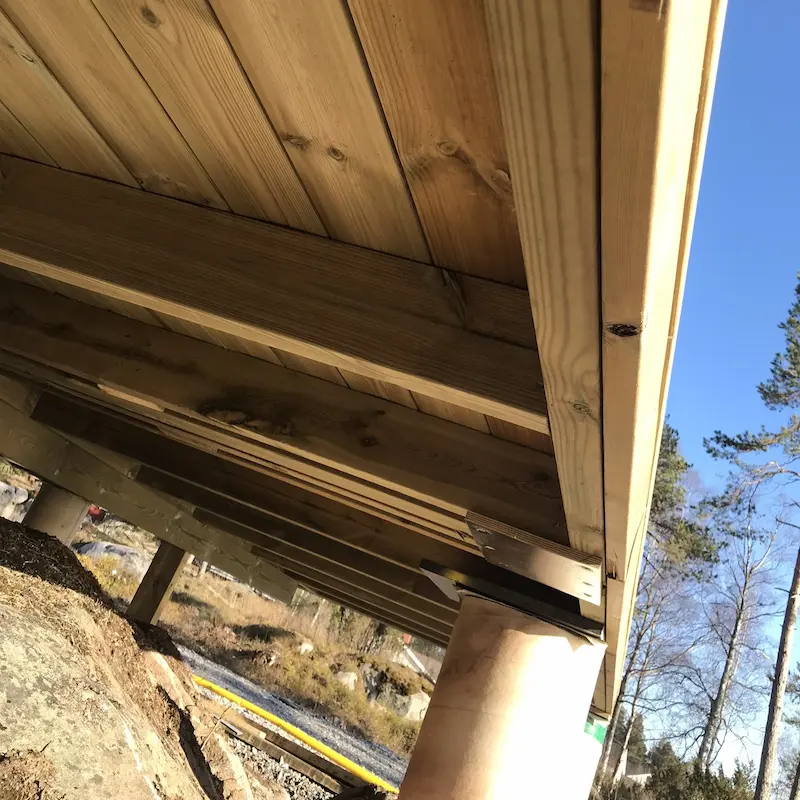

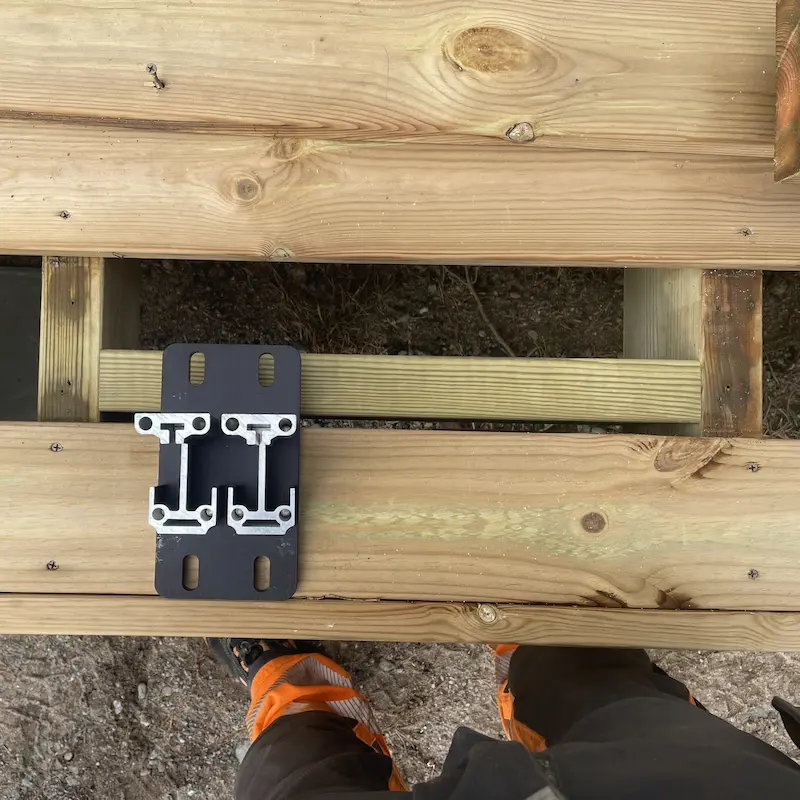

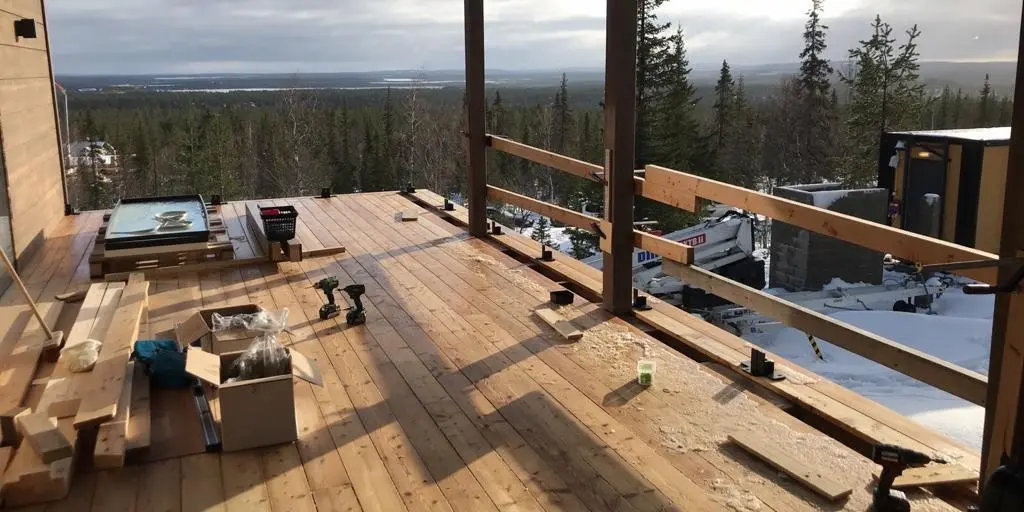

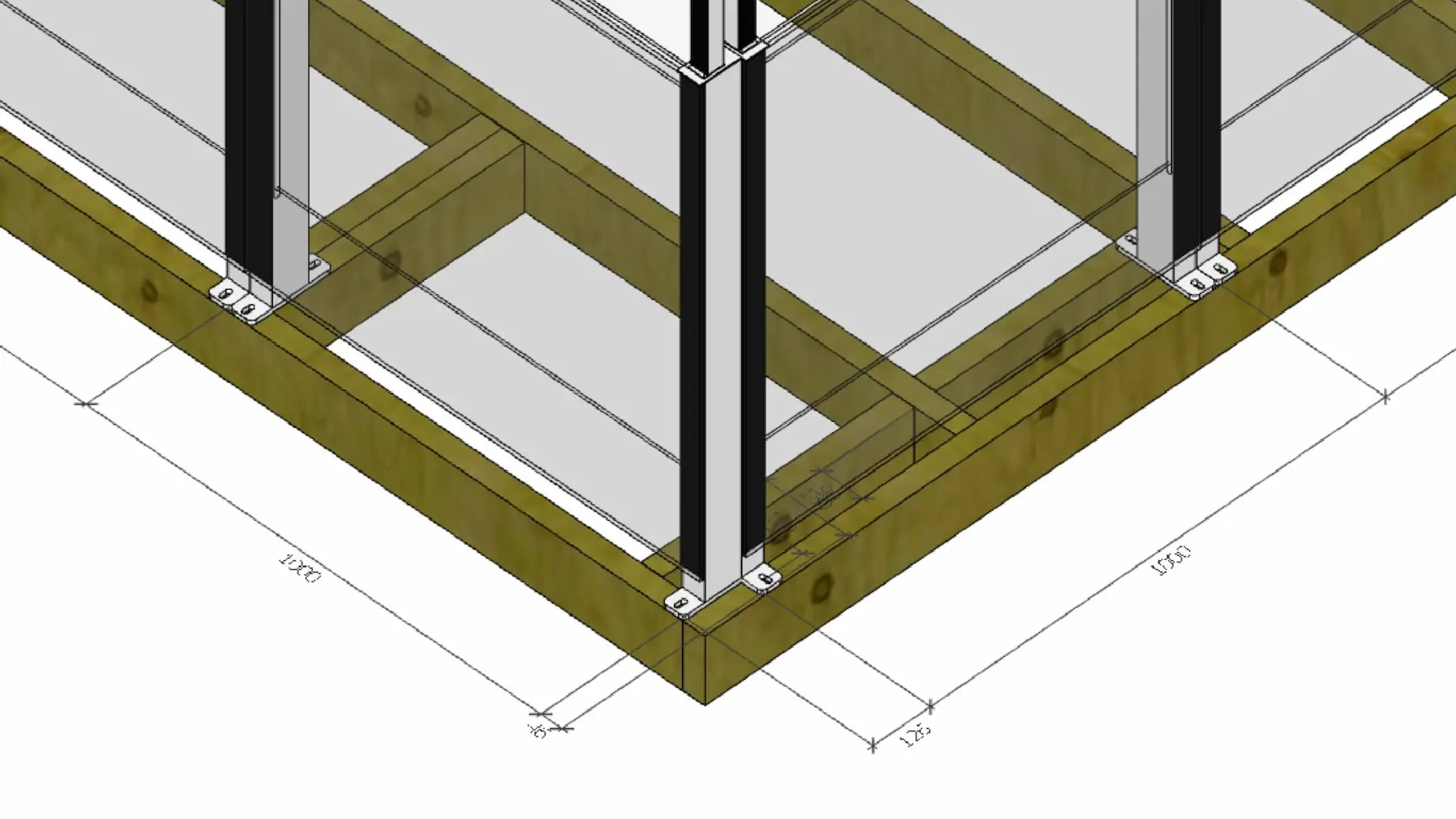

Kiinnitysalusta
Lasikaiteen turvallisuus perustuu aina myös kiinnitysalustaan. Sopiva kiinnitystapa valitaan kohteen rakenteiden mukaan, jotta kuormat siirtyvät turvallisesti kantavaan rakenteeseen.

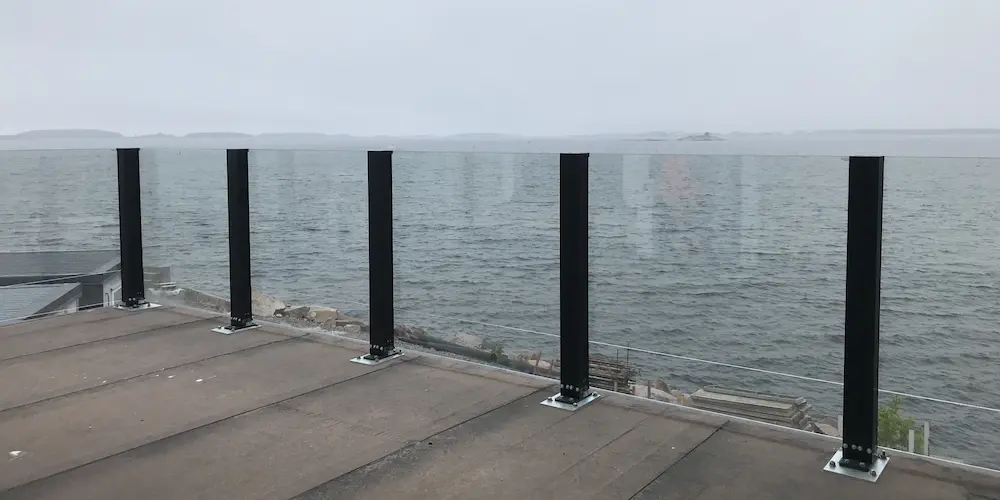

ClickitUp-lasikaiteet voidaan asentaa esimerkiksi betoniin, teräsrakenteisiin ja riittävän lujiin puurakenteisiin. Jokainen kohde arvioidaan erikseen, ja tarvittaessa kiinnitys mitoitetaan kohteen tuuliolosuhteiden mukaisesti.
Oikein suunniteltu kiinnitys on yhtä tärkeä kuin itse lasikaide.
Lasikaiteiden ovet ja kulkuaukot
Lasikaiteisiin on saatavana erilaisia ovi- ja kulkuaukkoratkaisuja käyttökohteen mukaan.
ClickitUp Door
Sulkee kulkuaukon säilyttäen yhtenäisen tuulisuojan
ClickitUp Door on suunniteltu nostettaviin ClickitUp-lasikaiteisiin kohteisiin, joissa kaideriviin tarvitaan kulkuaukko. Suljettuna ovi täydentää kaiderivin ja vähentää tuulen pääsyä kulkuaukon kautta.
Ovi on tarkoitettu kulkuaukon sulkemiseen silloin, kun kaiderivi halutaan pitää yhtenäisenä. Se soveltuu tilanteisiin, joissa kulkuaukkoa käytetään tarpeen mukaan.
CiU Fixed/Flex Door
Mahdollistaa kulkuaukon säilyttäen kaiteen yhtenäisen ilmeen
CiU Fixed/Flex Door on suunniteltu kiinteisiin CiU-lasikaiteisiin kohteisiin, joissa kaideriviin tarvitaan kulkuaukko. Ovi valmistetaan samalla profiili- ja lasijärjestelmällä kuin muu kaide, jolloin kokonaisuus säilyy yhtenäisenä.
Ratkaisu soveltuu kulun ohjaamiseen, alueen rajaamiseen ja kulkuaukkojen sulkemiseen silloin, kun kaiderivin yhtenäinen ilme halutaan säilyttää.
Valitse oikea ratkaisu omaan kohteeseesi
Alla käymme jokaisen tuotteen läpi yksitellen. Kerromme, mihin se on suunniteltu, missä se toimii parhaiten ja milloin suosittelemme valitsemaan jonkin toisen vaihtoehdon.
ClickitUp® Original
Lasikaide, joka muuttuu tarpeen mukaan
ClickitUp® Original yhdistää lasikaiteen ja nostettavan tuulisuojan samaan rakenteeseen. Lasi nostetaan suojaamaan tuulelta silloin, kun sitä tarvitaan, ja lasketaan alas, kun näkymä halutaan avoimeksi ja terassi mahdollisimman ilmavaksi.
Milloin ClickitUp® Original on oikea valinta?
Tämä ratkaisu sopii erityisesti silloin, kun:
- tuulensuojan tarve vaihtelee sään ja tuulensuunnan mukaan
- näkymä halutaan pitää mahdollisimman avoimena silloin, kun korkeaa suojaa ei tarvita
- terassia halutaan käyttää aikaisemmin keväällä ja pidempään syksyllä
- kyseessä on avoin terassi tai parveke
- saman rakenteen halutaan toimivan myös turvakaiteena kohdekohtaisen suunnittelun ja mitoituksen perusteella
Huomioitavaa ennen valintaa
Jos korkea tuulisuoja halutaan pitää jatkuvasti käytössä tavanomaisissa olosuhteissa, kiinteä CiU Windscreen voi olla yksinkertaisempi ratkaisu.
Erittäin ankarissa ja avoimissa tuuliolosuhteissa ClickitUp® Original voi kuitenkin olla parempi vaihtoehto, koska nostettava lasi voidaan laskea alas kovalla säällä. CiU Windscreen pysyy aina täydessä korkeudessaan, joten tuotteen ja elementtileveyksien valinta tehdään aina kohteen todellisten tuuliolosuhteiden perusteella.
ClickitUp Plus
Täyskorkea säädettävä tuulisuoja katettuihin ulkotiloihin
ClickitUp Plus on katettuihin ulkotiloihin tarkoitettu ClickitUp-ratkaisu, jossa runkotolpat jatkuvat lattiasta kattorakenteeseen ja kiinnitetään sekä alhaalta että ylhäältä.
Rakenne muodostuu alhaalla olevasta kiinteästä lasista, sen yläpuolella olevasta nostettavasta ClickitUp-lasista sekä kiinteästä ylälasista, joka jatkuu kattorakenteeseen asti. Nostettava keskiosa voidaan pitää alhaalla ilmanvaihdon lisäämiseksi tai nostaa ylös korkeaksi tuulensuojaksi.
Milloin ClickitUp® Plus on oikea valinta?
Tämä ratkaisu sopii erityisesti silloin, kun:
- tila on katettu pergolalla, lasikatoksella tai kiinteällä katoksella
- katetun ulkotilan sivulle halutaan täyskorkea lasirakenne
- tuulensuojaa halutaan säätää sään ja ilmanvaihdon tarpeen mukaan
- tavallisen ClickitUp® Originalin yläpuolelle jäisi avoin tila
- rakenteessa on mahdollista toteuttaa riittävän jäykkä kiinnitys sekä alhaalta että ylhäältä
Huomioitavaa ennen valintaa
ClickitUp Plus ei sovellu turvakaiteeksi. Jos rakenteen kohdalla on putoamisvaara, tarvitaan erillinen määräysten mukainen turvakaideratkaisu.
Plus edellyttää soveltuvaa ja riittävän kantavaa kattorakennetta. Aukon kokonaiskorkeus, kiinnityskohdat ja rakenteisiin siirtyvät kuormat tarkistetaan aina kohdekohtaisesti.
CiU Windscreen
Korkea kiinteä tuulisuoja jatkuvaan suojaukseen
CiU Windscreen on korkea kiinteä tuulisuoja kohteisiin, joissa suojaa tarvitaan jatkuvasti eikä lasia ole tarvetta nostaa tai laskea käytön aikana. Se vähentää tuulen pääsyä oleskelualueelle säilyttäen samalla avoimen näkymän ympäristöön.
Milloin CiU Windscreen on oikea valinta?
Tämä ratkaisu sopii erityisesti silloin, kun:
- korkea tuulisuoja halutaan pitää jatkuvasti käytössä
- lasia ei tarvitse laskea alas näkymän tai ilmanvaihdon vuoksi
- tuuliselle sivulle halutaan yksinkertainen kiinteä ratkaisu
- liikkuville osille tai säädettävyydelle ei ole tarvetta
- tuote ja elementtileveydet voidaan mitoittaa kohteen tuuliolosuhteisiin sopiviksi
Huomioitavaa ennen valintaa
CiU Windscreen ei sovellu turvakaiteeksi. Jos rakenteen kohdalla on putoamisvaara, tarvitaan erillinen määräysten mukainen turvakaideratkaisu.
Koska lasi pysyy aina täydessä korkeudessaan, sitä ei voida laskea alas kovalla säällä. Erittäin avoimissa ja ankarissa tuuliolosuhteissa ClickitUp® Original voi siksi olla parempi ratkaisu. Windscreenin soveltuvuus, elementtileveydet ja kiinnitys mitoitetaan aina kohteen todellisten olosuhteiden perusteella.

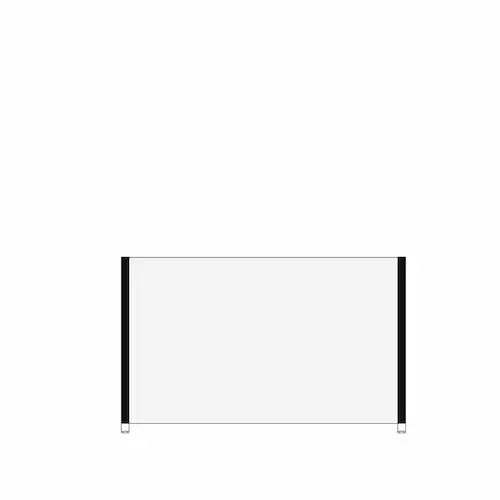

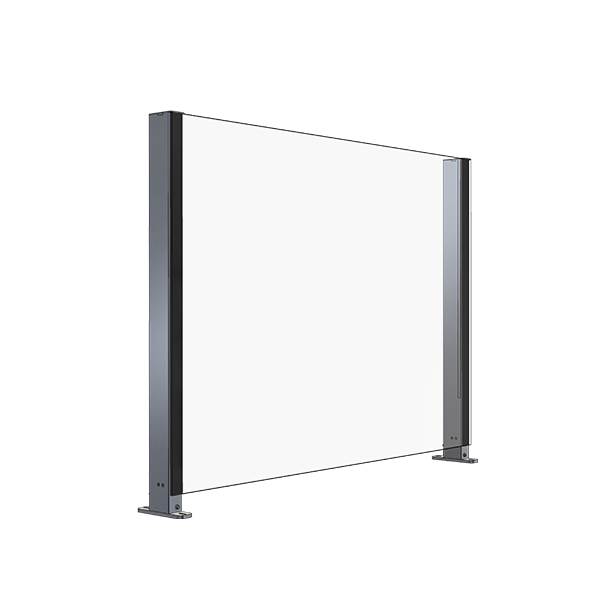

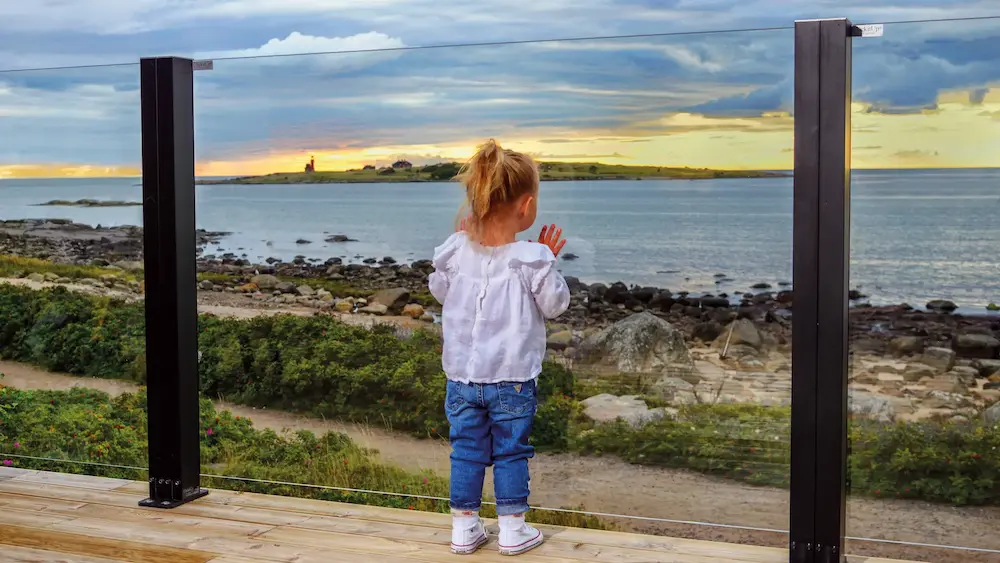

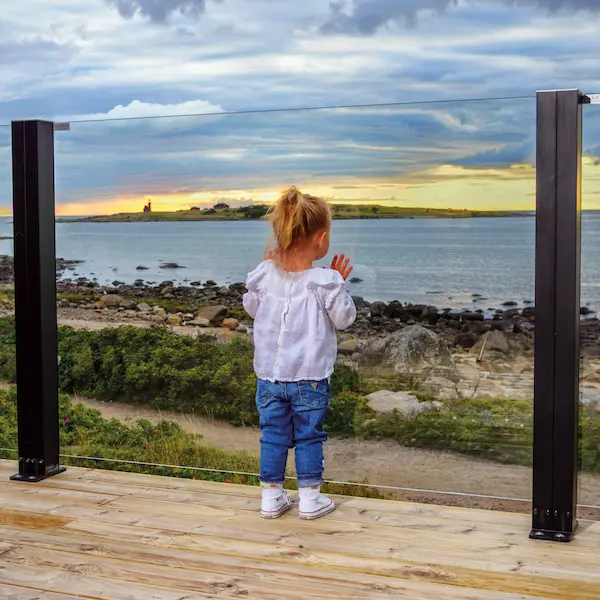

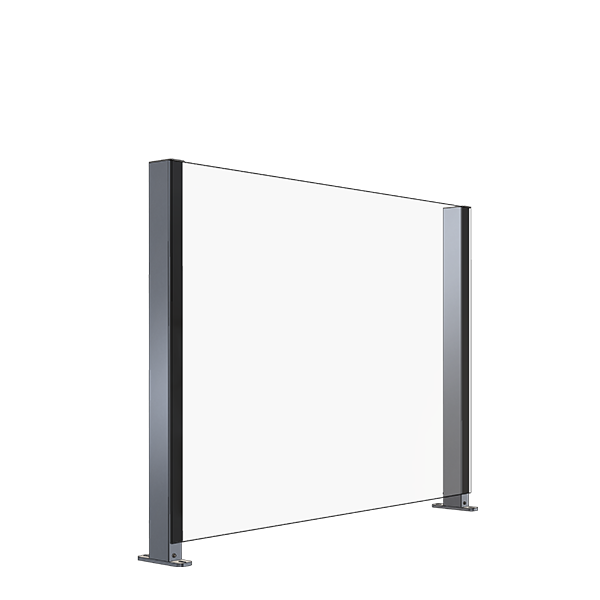

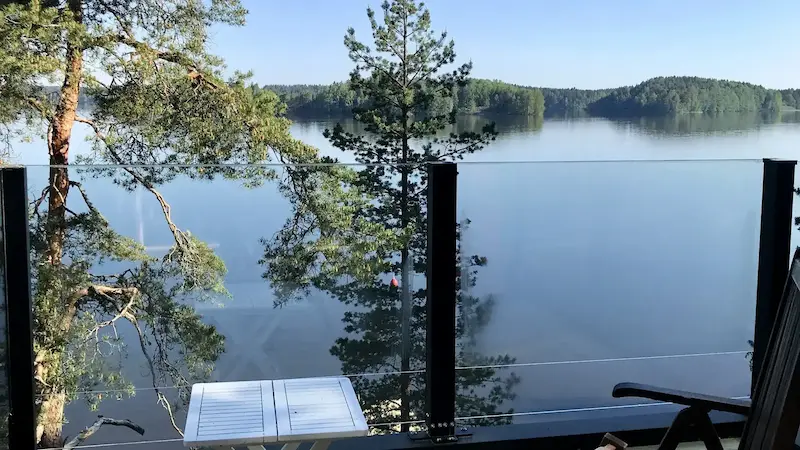

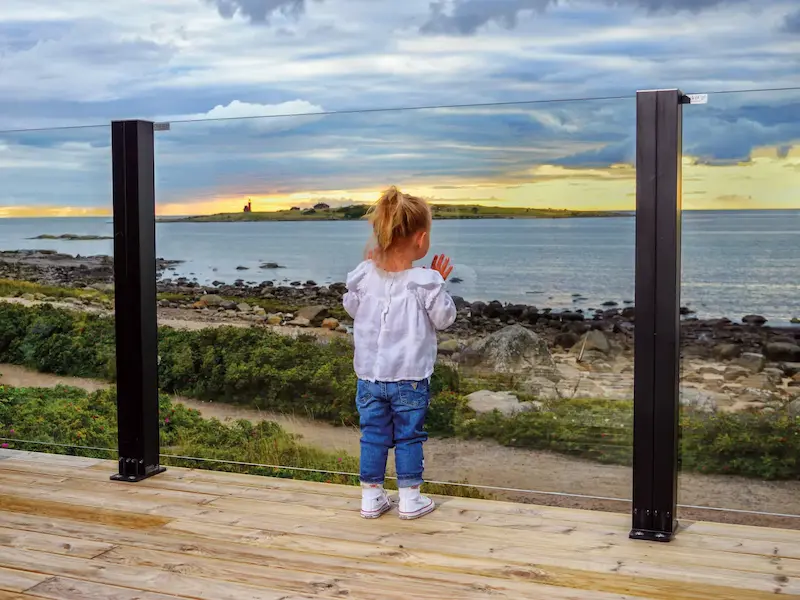

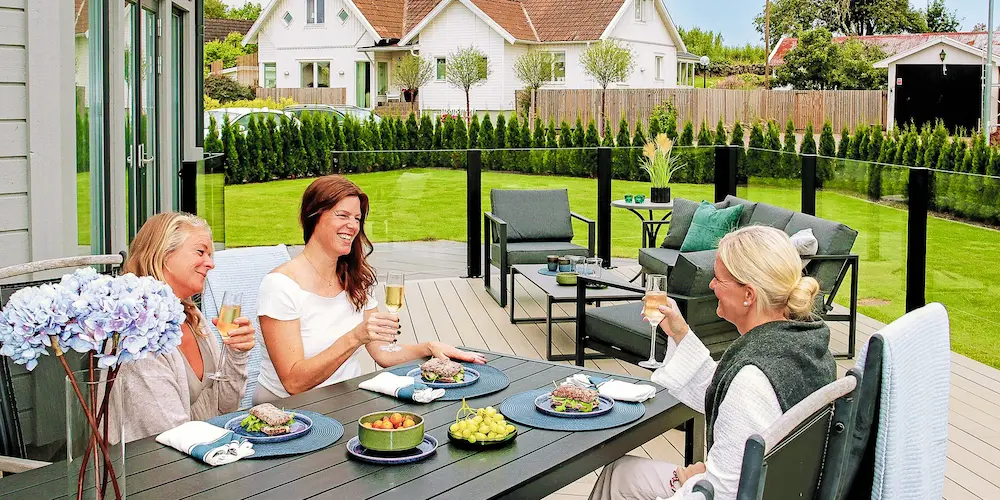

CiU Fixed
Kiinteä premium-lasikaide yhtenäiseen kokonaisuuteen
CiU Fixed on kiinteä lasikaide kohteisiin, joissa tarvitaan laadukas lasikaide mutta ei korkeaa tai säädettävää tuulensuojaa. Se kuuluu samaan ClickitUp-tuoteperheeseen, joten kiinteitä ja säädettäviä ratkaisuja voidaan yhdistää samassa kohteessa yhtenäisellä ilmeellä ja rakennejärjestelmällä.
Milloin CiU Fixed on oikea valinta?
Tämä ratkaisu sopii erityisesti silloin, kun:
- kohteessa tarvitaan pysyvä kiinteä lasikaide
- korkeaa tai säädettävää tuulensuojaa ei tarvita
- osa terassista tarvitsee vain lasikaiteen ja toisilla sivuilla käytetään Originalia tai Windscreeniä
- koko kohteeseen halutaan yhtenäinen profiili- ja värimaailma
- kaiteen halutaan toimivan turvakaiteena kohdekohtaisen suunnittelun ja mitoituksen perusteella
Huomioitavaa ennen valintaa
CiU Fixed on pysyvästi kiinteä eikä sitä voida myöhemmin päivittää ClickitUp® Original -lasikaiteeksi. Jos säädettävän tuulensuojan tarve voi syntyä myöhemmin, CiU Flex on oikea lähtöratkaisu.
Kiinteä lasikaide ei anna samaa korkeaa tuulensuojaa kuin CiU Windscreen tai yläasentoon nostettu ClickitUp® Original. Tuote valitaan siksi sen mukaan, tarvitaanko kyseisellä sivulla ensisijaisesti lasikaidetta vai korkeampaa tuulensuojaa.
CiU Flex
Lasikaide, joka voidaan päivittää myöhemmin ClickitUp®-tuulisuojaksi
CiU Flex on kiinteä lasikaide, joka on suunniteltu päivitettäväksi myöhemmin ClickitUp® Original -nostettavaksi lasikaiteeksi. Päivitys voidaan tehdä vaihtamalla vain tarvittavat osat ilman, että koko kaidetta tarvitsee uusia.
Huomioitavaa ennen valintaa
CiU Flex on toimitettaessa kiinteä lasikaide, eikä siinä ole vielä nostettavaa tuulisuojatoimintoa. Jos säädettävän tuulensuojan tarve tunnetaan jo suunnitteluvaiheessa, ClickitUp® Original on yleensä tarkoituksenmukaisempi valinta.
Päivitysmahdollisuus kannattaa huomioida jo alkuperäisessä suunnittelussa. Päivitettävät sivut ja elementit valitaan kohteen mittojen, olosuhteiden ja tulevan käyttötarpeen perusteella.
Milloin CiU Flex on oikea valinta?
Tämä ratkaisu sopii erityisesti silloin, kun:
- kohteessa tarvitaan nyt kiinteä lasikaide
- nostettavan tuulisuojan tarve ei ole vielä varma
- terassin käyttö tai suojaustarve voi muuttua myöhemmin
- hanke tai investointi halutaan toteuttaa vaiheittain
- kaiteeseen halutaan jättää mahdollisuus lisätä säädettävä tuulensuoja myöhemmin
- kaiteen halutaan toimivan turvakaiteena kohdekohtaisen suunnittelun ja mitoituksen perusteella
Mitä lasikaiteen suunnittelussa kannattaa ottaa huomioon?
Lasikaideratkaisua ei valita vain alueen koon perusteella. Jokainen sivu, kaidelinja ja käyttöalue arvioidaan erikseen huomioiden sijainti, olosuhteet, näkymät, käyttö, putoamisvaara ja rakenteet.
1. Missä kohde sijaitsee ja kuinka avoin se on?
- Sijaitseeko kohde rannalla, saaristossa, pellon laidassa, kaupungissa vai suojaisalla pihalla?
- Onko alue maan tasalla, ylemmässä kerroksessa vai kattoterassilla?
- Kuinka pitkän matkan tuuli pääsee puhaltamaan esteettä ennen kohdetta?
- Suojaavatko metsät, rakennukset tai maasto jotakin sivua?
2. Minkä muotoinen ja kokoinen kaidealue on?
- Kuinka pitkiä eri sivut ovat?
- Onko alueessa kulmia, porrastuksia tai tasoeroja?
- Mitkä osat ovat katettuja ja mitkä avoimia?
- Missä ovat ovet ja kulkuaukot?
3. Mihin suuntaan alue avautuu ja mistä tuuli tulee?
- Mihin tärkein näkymä avautuu?
- Mistä suunnasta alueelle yleensä tuulee?
- Ohjaavatko rakennuksen kulmat tai rakennusten väliset aukot tuulta?
4. Miten alueen eri osia käytetään?
- Missä ruokaillaan ja oleskellaan?
- Mistä kuljetaan?
- Missä sijaitsevat grilli, poreallas tai muu erityinen käyttöalue?
- Missä halutaan eniten tuulensuojaa, avoimuutta tai yksityisyyttä?
5. Onko jollakin sivulla putoamisvaara?
- Kuinka suuri pudotus kaidealueen reunalta on maahan?
- Millä sivuilla on putoamisvaara?
- Missä riittää tuulensuoja tai alueen rajaus?
6. Onko kohde jo rakennettu vai vasta suunnitteilla?
- Tuleeko kaide valmiiseen kohteeseen vai voidaanko se huomioida jo rakentamisen aikana?
- Onko kiinnitysalusta puuta, betonia vai terästä?
- Pääseekö rakenteen alapuolelle tai sivulle tarvittaessa?

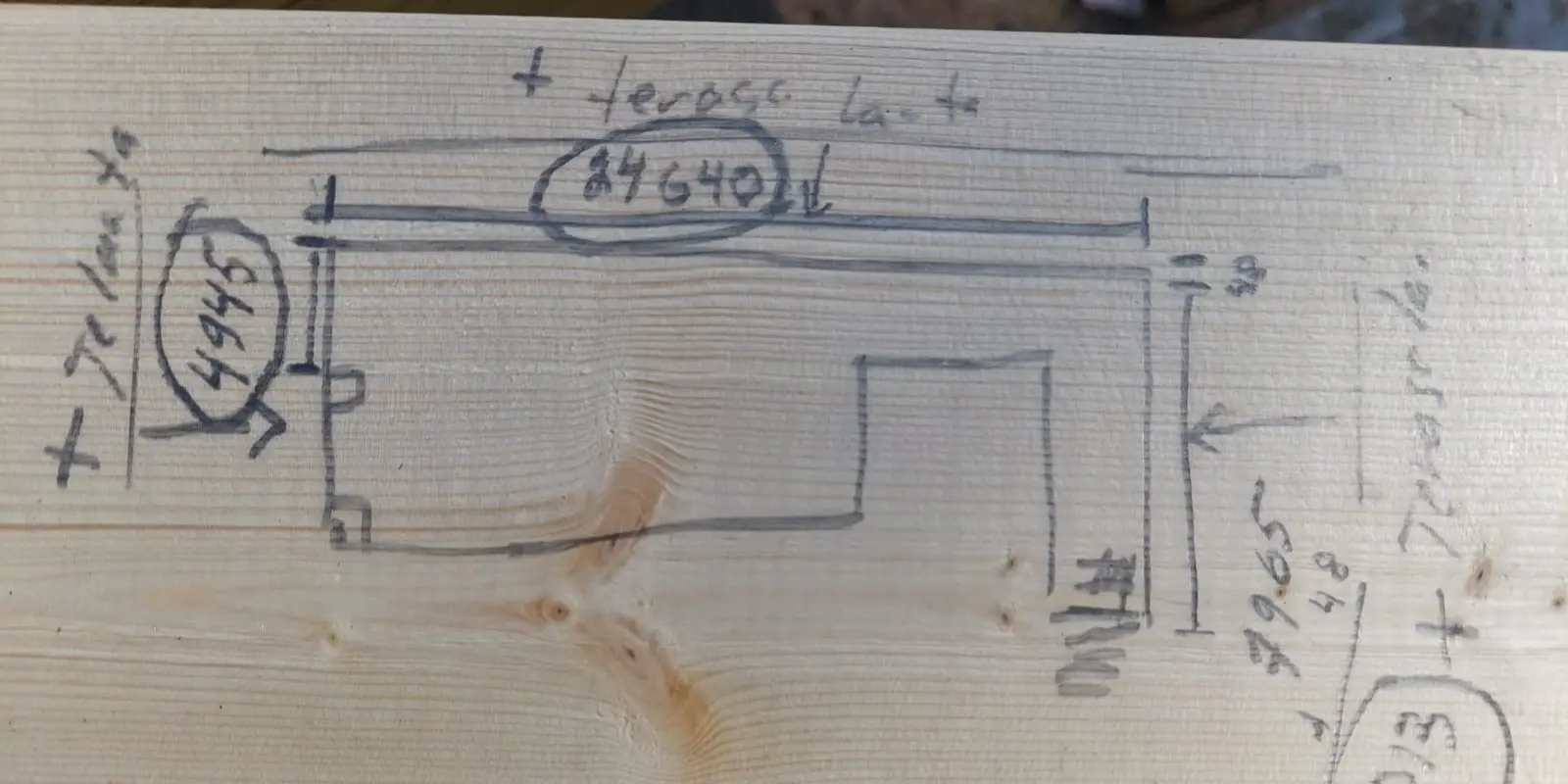

- Onko rakenteesta saatavana kuvia tai piirustuksia?
Tarjouspyyntö
Sinä tunnet terassisi ja tiedät parhaiten, miten sitä käytetään ja mitä eri sivuilta halutaan. Me autamme selvittämään, millä tuotteilla ja teknisillä ratkaisuilla tavoitteet voidaan toteuttaa. Tarjous perustuu yhdessä täsmennettyyn tarpeeseen.
Näin tarjous muodostuu
- Lähetä kuvat, mitat ja omat ajatuksesi
- Täsmennämme tarpeen, toiveet ja budjetin yhdessä
- Saat niiden perusteella kohdekohtaisen tarjouksen
Acaos – ClickitUp®-asiantuntija Suomessa
Acaos on itsenäinen suomalainen yritys, mutta toimimme suorassa yhteistyössä valmistajan kanssa.
Tunnemme tuotteet niiden rakenteista ja teknisistä rajoista aina mitoitukseen, kiinnityksiin, asennukseen, huoltoon ja varaosiin saakka.
ClickitUp®-asiantuntija
Acaos on vastannut ClickitUp®-tuotteiden myynnistä ja edustuksesta Suomessa vuodesta 2018. Toimimme ErgoSafen landsagenttina Suomessa ja autamme asiakkaita tuotteiden valinnassa, mitoituksessa ja toteutuksessa.
Tunnemme tuoteperheen
ClickitUp® Original, ClickitUp Plus, CiU Windscreen, CiU Fixed ja CiU Flex muodostavat yhteensopivan tuoteperheen. Tunnemme mallien erot, käyttörajat ja yhdistämisen, joten saman kohteen eri sivuille voidaan valita kuhunkin tarpeeseen sopiva ratkaisu.

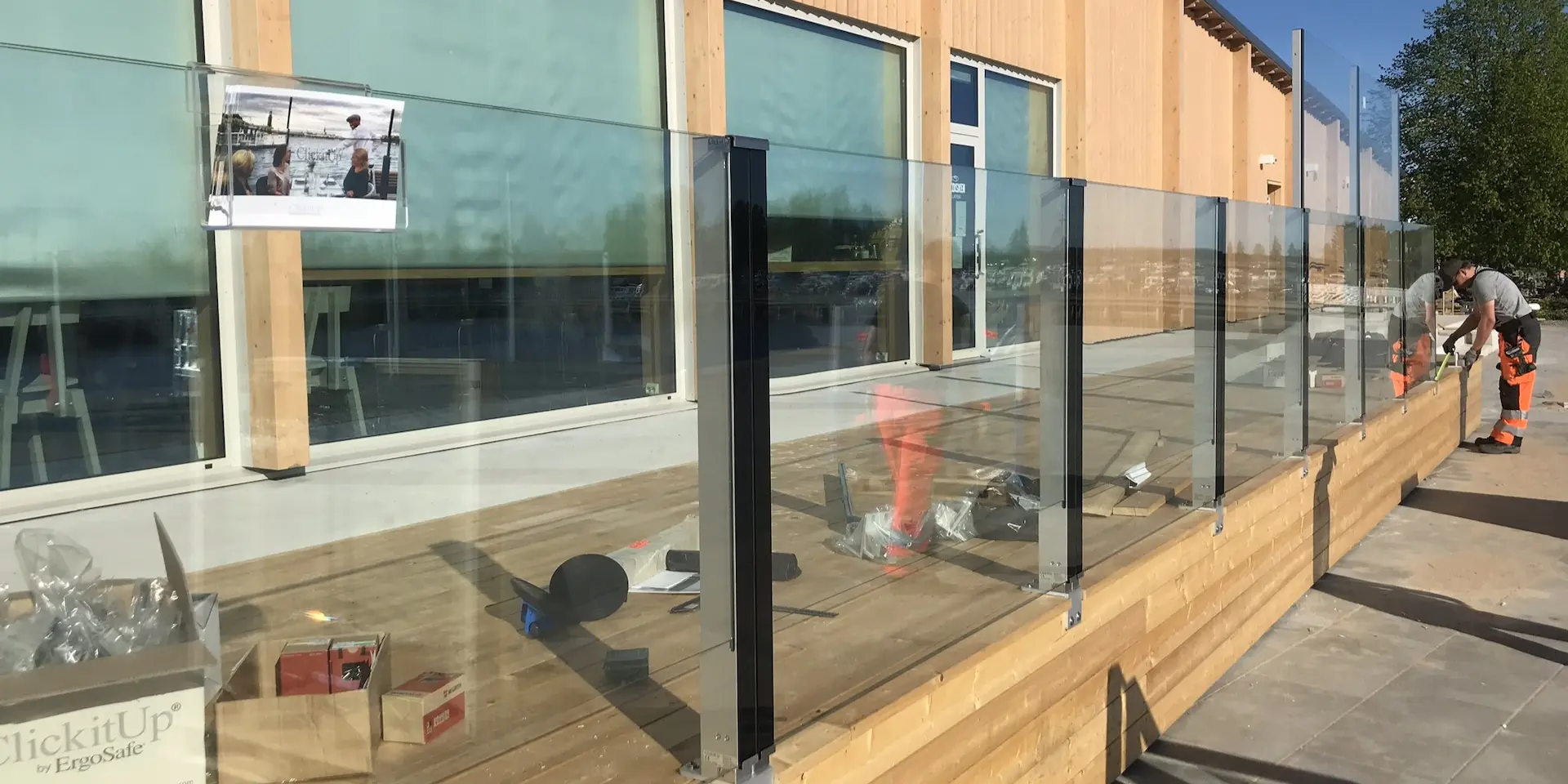

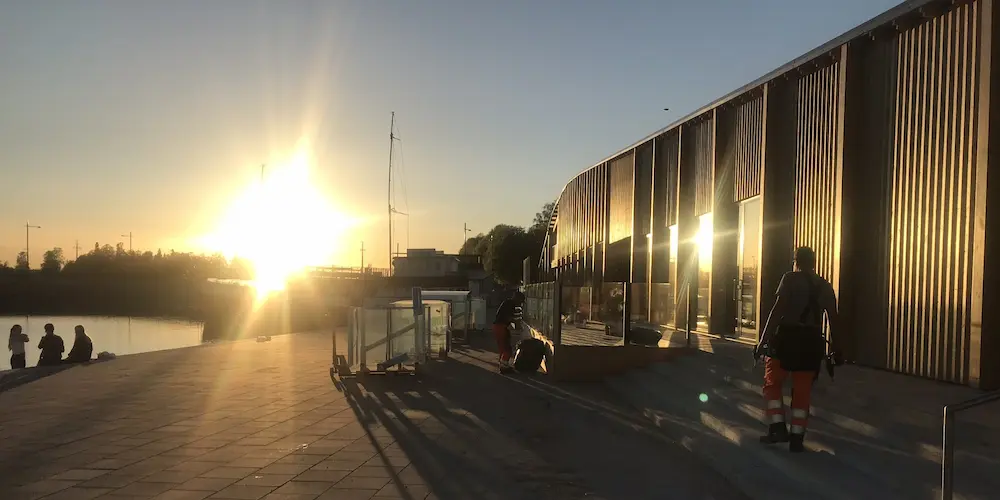

Asennukset
Olemme toimittaneet ja asentaneet ClickitUp®-ratkaisuja puu-, betoni- ja teräsrakenteisiin sekä ranta-, satama-, parveke- ja kattoterassikohteisiin. Kiinnitystapa määritetään kohteen rakenteiden, kuormitusten ja laskelmien perusteella.
Mitoitus kohteen mukaan
Elementtileveys, lasi, jalka ja kiinnitystapa valitaan kohteen sijainnin, avoimuuden, tuuliolosuhteiden ja kantavien rakenteiden perusteella. Suojaisa sisämaan piha, avoin rannikko, saaristo ja ylempien kerrosten terassit edellyttävät erilaisia ratkaisuja.
Suora yhteys
Erikoismitat, tekniset kysymykset, poikkeavat toteutukset ja varaosat voidaan selvittää suoraan tuotteen kehittäneen ja valmistavan ErgoSafen kanssa. Acaos hoitaa tehdasyhteyden asiakkaan puolesta ja vastaa asian etenemisestä Suomessa.
Huolto ja varaosat
ClickitUp® on huollettavissa ja korjattavissa oleva järjestelmä. Laseja, kaasujousia, liukupaloja ja muita osia voidaan vaihtaa. Acaos auttaa käytössä olevien kohteiden huollossa, varaosissa ja teknisten ongelmien selvittämisessä.
Lasikaiteen suunnittelussa huomioitavaa
Lasikaiteen turvallisuuteen ja toimivuuteen vaikuttavat sen tehtävä, lasi, mitat, kuormitukset, elementtijako ja kohteen rakenteet.
Tässä osiossa käydään läpi tärkeimmät suunnittelussa huomioitavat asiat ja se, miten ne näkyvät ClickitUp®-tuoteperheen toteutuksessa.
Rakentamismääräysten mukainen kaide
Kun lasikaiteen tehtävänä on estää putoaminen, koko ratkaisu suunnitellaan rakennuksen käyttöturvallisuutta koskevien vaatimusten mukaan.
Määräykset koskevat muun muassa kaiteen tarvetta, korkeutta, suojaavaa rakennetta, aukkoja, kuormituksia ja lasin rikkoutumisturvallisuutta.
Milloin kaide tarvitaan?
Kaide tarvitaan, kun putoamiskorkeus ylittää 500 mm ja putoamisen tai harhaan astumisen vaara on olemassa. Yli 700 mm:n tasoerossa on käytettävä suojakaidetta kohteissa, joihin lapsilla on pääsy. Kaiteen on oltava turvallinen ja kestettävä siihen kohdistuvat kuormat.
Kaiteen korkeus
Kaiteen kokonaiskorkeuden on oltava vähintään 1 000 mm, kun putoamiskorkeus on enintään kuusi metriä. Kun putoamiskorkeus ylittää kuusi metriä, kaiteen korkeuden on oltava vähintään 1 200 mm. Enintään yhtä asuntoa palvelevalla parvekkeella 1 000 mm:n korkeus riittää putoamiskorkeudesta riippumatta.
Suojaava rakenne ja aukot
Kun lapsilla on pääsy alueelle, kaiteen suojaavan osan on ulotuttava vähintään 700 mm:n korkeudelle, eikä siinä saa olla kiipeämistä helpottavia vaakarakenteita. Lasikaiteessa huomioidaan myös rakenteen alareunan, yläreunan ja muiden osien väliset aukot. Suojaavan osan alareunan ja tasanteen välistä saa mahtua enintään 50 mm:n kuutio, ja kaiteen yläreunan ja suojaavan osan välistä enintään 200 mm:n kuutio.
Kuormat ja lasirakenne
Kaiteen on kestettävä tilan käyttötarkoituksen mukaiset kuormat koko käyttöikänsä ajan. Lasin rikkoutuminen ei saa aiheuttaa putoamisvaaraa, eikä sirpaleiden putoaminen saa vaarantaa alapuolella olevia. Myös lasin kiinnikkeineen on kestettävä siihen tavanomaisesti kohdistuva kuormitus. Turvallisuus muodostuu siis lasin, rungon, elementtileveyden, jalkojen, kiinnitysten ja kantavan rakenteen kokonaisuudesta.
KÄYTÄNNÖN TOTEUTUS
Lasirakenne eri putoamiskorkeuksissa
Enintään 500 mm
Kun putoamiskorkeus on enintään 500 mm eikä putoamisen tai harhaan astumisen vaaraa ole, lasirakenne toimii tuulensuojana. Kiinteänä alalasina käytetään 8 mm karkaistua turvalasia.
500–700 mm
Kun putoamiskorkeus ylittää 500 mm ja putoamisen tai harhaan astumisen vaara on olemassa, tarvitaan kaide. Lasikaide toteutetaan kohteen mitoituksen mukaan 8 mm karkaistulla tai 8,76 mm karkaistulla laminoidulla turvalasilla.
Yli 700 mm
Yli 700 mm:n putoamiskorkeudessa käytetään 8,76 tai 10,76 mm karkaistua laminoitua turvalasia kohteen mitoituksen mukaan.
ClickitUp®, CiU Fixed ja CiU Flex voidaan toteuttaa putoamisen estävinä kaiteina. Kaiteen vakiokorkeus on 1100 tai 1200 mm.
Tuulensuoja
Tuulensuoja vähentää tuulen vaikutusta ja parantaa terassin tai muun ulkotilan käyttömukavuutta. ClickitUp®-tuoteperheen varsinaiset tuulensuojaratkaisut ovat ClickitUp® Original ja CiU Windscreen.
ClickitUp® on 1100 mm korkea lasikaide, joka nousee 1900 mm korkeaksi säädettäväksi tuulensuojaksi kohteisiin, joissa korkeaa suojaa tarvitaan vain ajoittain.
CiU Windscreen on 1500 mm korkea kiinteä tuulensuoja kohteisiin, joissa korkeaa suojaa tarvitaan jatkuvasti.
Ilman putoamisvaaraa ratkaisut voidaan toteuttaa kohteen mitoituksen mukaan 8 mm karkaistulla turvalasilla.
Kaide ja tuulensuoja samassa ratkaisussa
Kun kohteessa tarvitaan sekä putoamisen estävä kaide että korkeampi tuulensuoja, ClickitUp yhdistää molemmat samaan rakenteeseen.
ClickitUp on 1100 mm korkea kaide, joka nousee 1900 mm korkeaksi säädettäväksi tuulensuojaksi. Vaihtoehtoinen korkeus on 1200/2000 mm.
Ero pelkkään tuulensuojaan on kiinteässä alalasissa. Putoamisvaarallisessa kohteessa alalasi toteutetaan kohteen mitoituksen mukaan 8,76 tai 10,76 mm karkaistulla laminoidulla turvalasilla.
Kiinteä alaosa muodostaa putoamisen estävän kaiteen myös nostettavan ylälasin ollessa ala-asennossa.
Mitä turvalasi tarkoittaa käytännössä?
Turvalasi on suunniteltu käyttäytymään rikkoutuessaan tavallista lasia turvallisemmin. Karkaistu ja laminoitu turvalasi toimivat eri tavoin, minkä vuoksi lasityyppi valitaan kohteen putoamiskorkeuden, elementtileveyden ja mitoituksen perusteella.
Karkaistu turvalasi
Karkaistu turvalasi on lämpökäsiteltyä lasia, joka on tavallista lasia lujempaa ja kestää hyvin iskuja sekä lämpötilan vaihteluita.
Rikkoutuessaan lasi murenee pieniksi, suhteellisen tylpiksi rakeiksi suurten ja terävien lasinsirpaleiden sijaan. Rikkoutunut lasi ei kuitenkaan enää säilytä yhtenäistä suojaavaa pintaa.
Karkaistua turvalasia käytetään maantasossa tuulensuojissa. Sitä voidaan käyttää myös 500–700 mm:n putoamiskorkeudessa kaidelasina kohteen mitoituksen mukaan. ClickitUp-tuoteperheessä karkaistun lasin vahvuus on 8 mm.
Laminoitu turvalasi
Laminoitu turvalasi muodostuu kahdesta lasikerroksesta, jotka on yhdistetty toisiinsa sitkeällä välikalvolla.
Jos lasi rikkoutuu, kalvo pitää lasinpalat paremmin paikoillaan ja lasipinnan osittain koossa. Tämä vähentää avoimen putoamisaukon syntymistä ja lasinpalojen putoamista rakenteen alapuolelle.
Laminoitua turvalasia käytetään yli 700 mm:n putoamiskorkeudessa. Sitä voidaan käyttää myös 500–700 mm:n putoamiskorkeudessa kohteen mitoituksen mukaan. ClickitUp-tuoteperheen laminoidut kaidelasit ovat sekä karkaistuja että laminoituja, ja niiden vahvuus on 8,76 tai 10,76 mm.
VALMISTAJAN TERMINOLOGIA
Mitä Balcony ja Inside tarkoittavat?
ErgoSafe käyttää joistakin toteutuksista erillisiä versionimiä, kuten Balcony ja Inside. Acaoksen sivustolla ne eivät ole omia tuotteitaan, vaan viiden päätuotteen kohdekohtaisia toteutuksia.
Balcony tarkoittaa valmistajan terminologiassa saman tuotteen putoamisvaaralliseen kohteeseen tarkoitettua versiota. Ero tavalliseen maantason toteutukseen on kiinteän alalasin materiaali: Balcony-versiossa käytetään kohteen mitoituksen mukaan 8,76 tai 10,76 mm karkaistua laminoitua turvalasia. Elementtileveys, jalka, kiinnitys sekä käyttö- ja tuulikuormien mukainen mitoitus valitaan kaikissa toteutuksissa aina kohteen mukaan.
ClickitUp Inside tarkoittaa ClickitUpin asentamista olemassa olevan kaiteen tai umpinaisen rakenteen sisäpuolelle tuulensuojaksi. Pinnakaiteen yhteydessä käytetään tavallista ClickitUp-elementtiä Inside-jaloilla. Umpinaisen kaiteen tai muurin yhteydessä voidaan käyttää versiota, jossa kiinteä alalasi on 600 mm korkea.
Balcony ja Inside kuvaavat toteutustapaa, eivät uusia päätuotteita.
Lasikaiteen elementtileveydet ja kaidelinjan jako
Lasikaiteita valmistetaan eri elementtileveyksillä, jotta kaidelinja voidaan sovittaa kohteen mittoihin, kuormituksiin ja rakennuksen rakenteisiin. Ensin määritetään kohteessa sallittu suurin elementtileveys. Sen jälkeen jokainen kaidesivu jaetaan mahdollisimman leveisiin ja keskenään tasapainoisiin elementteihin.
ClickitUp® Original-, CiU Fixed- ja CiU Flex -elementtien vakioleveydet etenevät 100 millimetrin välein.
Mikä rajoittaa elementin leveyttä?
Elementin leveyttä rajoittava tekijä riippuu tuotteesta, kohteen tuulisuudesta ja rakenteesta, johon kaide kiinnitetään.
ClickitUpissa ja CiU Windscreenissä tuuliolosuhteet ovat usein ratkaisevin tekijä. Avoimessa, korkealla sijaitsevassa tai muuten tuulelle alttiissa kohteessa tuulikuorma voi rajoittaa elementtileveyden alle 1500 millimetriin. Suojaisemmassa kohteessa tuuli ei välttämättä ratkaise leveyttä, jolloin seuraavaksi rajoittavaksi tekijäksi tulee tavallisesti lasin taipuma.
Kaidelasille sallittu taipuma voi rajata laskennallisen elementtileveyden esimerkiksi noin 1550 millimetriin. Kun käytetään 100 millimetrin välein eteneviä vakioleveyksiä, valitaan tällöin 1500 mm leveä elementti.
Puurunkoiseen terassiin kiinnittäminen voi rajoittaa elementtileveyttä lähes yhtä paljon kuin lasin taipuma. Kiinnityksessä huomioidaan puurungon lujuuden lisäksi rakenteen pitkäaikainen jäykkyys ja se, miten kiinnitys säilyy vuosikymmenten käytössä. Leveä elementti välittää jalkojen ja kiinnitysten kautta suurempia kuormia terassin reunarakenteeseen.
CiU Fixedissä tuulikuorma ei tavallisesti ole ensimmäinen leveyttä rajoittava tekijä. Matalammassa kiinteässä kaiteessa elementtileveyttä rajoittaa useimmiten lasin taipuma sekä kohteen kiinnitys- ja kantava rakenne.
Tuotteen 2000 mm:n valmistettava vakioleveys ei siis tarkoita, että samaa leveyttä voidaan käyttää kaikissa tuotteissa ja kohteissa.
Sallittu leveys määräytyy aina sen tekijän mukaan, joka tulee mitoituksessa ensimmäisenä vastaan.
Vakioleveydet ja lasin vahvuus
ClickitUp® Original-, CiU Fixed- ja CiU Flex -elementtien vakioleveydet etenevät 100 millimetrin välein:
- 8 mm karkaistulla turvalasilla: 1 000–2 000 mm
- 8,76 mm karkaistulla laminoidulla turvalasilla: 1 000–1 800 mm
Kun 8,76 mm:n lasi ei täytä kohteen mitoitusta, voidaan käyttää 10,76 mm:n karkaistua laminoitua turvalasia.
Vakioelementin uusiminen on myöhemmin sujuvampaa, koska sama vakiokoko on saatavana varastotuotteena.
Kaidelinjan jako ja erikoismitat
Kun kohteen suurin sallittu elementtileveys on määritetty, jokaiselle kaidesivulle etsitään mahdollisimman leveistä ja keskenään tasapainoisista elementeistä muodostuva jako. Kokonaispituus jaetaan yleensä pienimpään mahdolliseen määrään elementtejä siten, ettei yksikään elementti ylitä sallittua enimmäisleveyttä.
Vakioleveyksiä käytetään aina, kun niillä saadaan mahdollisimman leveä ja tasapainoinen jako. Erikoismittoja käytetään, kun niiden avulla voidaan välttää kapea täyte-elementti, säilyttää tasajako tai sovittaa kaiteen rytmi rakennuksen mittasuhteisiin.
Vakiomittaisten elementtien toimitusaika on tavallisesti noin kolme viikkoa. Erikoismittaisina valmistettavien elementtien toimitusaika on tavallisesti noin viisi viikkoa.
Lasikaiteen kiinnitys kantavaan rakenteeseen
Lasikaide kiinnitetään kantavaan ja jäykkään rakenteeseen. Jalan kaikkien kiinnityspisteiden on siirrettävä käyttö- ja tuulikuormat turvallisesti rakennuksen runkoon.
Kiinnitys puurakenteeseen
Terassin rungon on oltava tukeva ja routimattomasti perustettu. Kaiteen kiinnityskohdissa runkopuun suositeltava vähimmäiskorkeus on 148 mm.
Valmiissa terassissa rungon tarkastaminen ja tarvittavien vahvistusten tekeminen voi edellyttää laudoituksen avaamista ennen kaiteen asentamista.
Kaidejalkojen kohdalle tehdään tarvittaessa runkovahvistukset. Ne mitoitetaan tarkasti ja kiinnitetään huolellisesti molemmista päistään terassin runkoon.
Vahvistuksen on muodostettava yhtenäinen ja jäykkä kiinnitysalusta jalan kaikille kiinnityspisteille.
Jokaisen kiinnitysruuvin tai pultin on kiinnityttävä kantavaan runkopuuhun. Kaiteeseen kohdistuvat voimat siirtyvät jalan ja vahvistusten kautta terassin runkoon.
Puurakenteeseen suositellaan 150 mm pitkiä ESSVE WAF A4 -ruuveja ja suuria A4-aluslevyjä. Ruuvikoko valitaan kohteen kuormituksen ja olosuhteiden mukaan.
Kiinnitysrakenteen on säilyttävä jäykkänä, kestävänä ja turvallisena koko kaiteen käyttöiän ajan. Siksi vahvistusten mitoituksessa ja liitoksissa huomioidaan myös puun eläminen, liitosten pitkäaikainen pitävyys ja vuosikymmenten käyttö.
Terassilauta tai muu pintamateriaali ei yksin ole riittävä kiinnitysalusta.
Standard- eli Vakiojalan asennus
Tämä kuvasarja näyttää vakiojalan kiinnityksen puurakenteiseen terassiin vaihe vaiheelta. Jokaisen jalan alle tehdään kantava runkovahvistus, johon kaikki jalan kiinnityspisteet tukeutuvat. Vakiojalka sijoitetaan terassin reunaan niin, että lasi tulee mahdollisimman lähelle ulkoreunaa ja kuormat siirtyvät vahvistusten kautta terassin runkoon. Lopullinen kiinnitys tehdään laudoituksen läpi kantavaan runkopuuhun.
Inside- eli Parvekejalan asennus
Tämä kuvasarja näyttää insidejalan kiinnityksen puurakenteiseen terassiin vaihe vaiheelta. Myös insidejalan alla tarvitaan kantava runkovahvistus, joka ottaa vastaan jalan kaikki kiinnityspisteet ja siirtää kuormat terassin runkoon. Erona vakiojalkaan insidejalka sijoitetaan terassin sisäpuolelle, mutta lasi tulee silti mahdollisimman lähelle terassin ulkoreunaa. Lopullinen kiinnitys tehdään laudoituksen läpi vahvistettuun runkopuuhun.
Helppo asentaa
ClickitUp tuotesarjan lasikaiteet toimitetaan valmiiksi koottuina elementteinä lavoilla. Kaide nostetaan paikoilleen ja kiinnitetään runkoon. Suosittelemme nostettavien lasikaiteiden asennukseen Acaoksen tarjoamaa ammattimaista asennuspalvelua. Halutessasi voit asentaa kaiteet myös itse – toimitamme tarvittavat ohjeet ja tarjoamme neuvontaa asennuksen aikana.
ClickitUp-rakennusopas
Rakennusopas kokoaa yhteen ClickitUp-kaiteen suunnittelun, mittauksen, alustan valmistelun, kiinnityksen ja asennuksen perusasiat.
Katso ClickitUp-kaiteen asennus puurakenteeseen
Videolla näet ClickitUp-kaide-elementin asennuksen valmiille puuterassille.
Kaide kiinnitetään laudoituksen läpi kantavaan runkoon
Kiinnitys betoniin ja teräkseen
Suora kiinnitys betoniin
Kaide voidaan kiinnittää suoraan betonirakenteeseen, kun kiinnityspisteille on riittävästi tilaa ja betonirakenne täyttää vaaditut lujuusvaatimukset. Kiinnitystapa ja ankkurit valitaan kohteen kuormituksen ja rakenteen mukaan.
Kiinnitys teräslevyn kautta
Suurilla kuormilla kaidejalan oma 144 × 50 mm reikävälitys ei aina mahdollista riittäviä ankkuri- ja reunaetäisyyksiä. Tällöin kaidejalka voidaan kiinnittää teräslevyyn, joka ankkuroidaan betoniin suuremmalla kiinnityspisteiden jaolla. Kuvan kohteessa käytettiin kemiallisia ankkureita.
Kiinnitys teräkseen
Kaide voidaan kiinnittää myös kantavaan teräsrakenteeseen. Kuvan kohteessa kaide on asennettu kylkikiinnityksenä teräsrakenteeseen, joka on mitoitettu siirtämään kaiteen kuormat turvallisesti rakenteen runkoon.
Lasikaide eri käyttökohteissa – aidosti huomioitavat erot
Sama lasikaide ei sovi kaikkiin kohteisiin. Terassi, parveke, kattoterassi, ravintola ja rantakohde asettavat ratkaisulle erilaisia vaatimuksia.
Tutustu kohteesi erityispiirteisiin ennen valintaa.

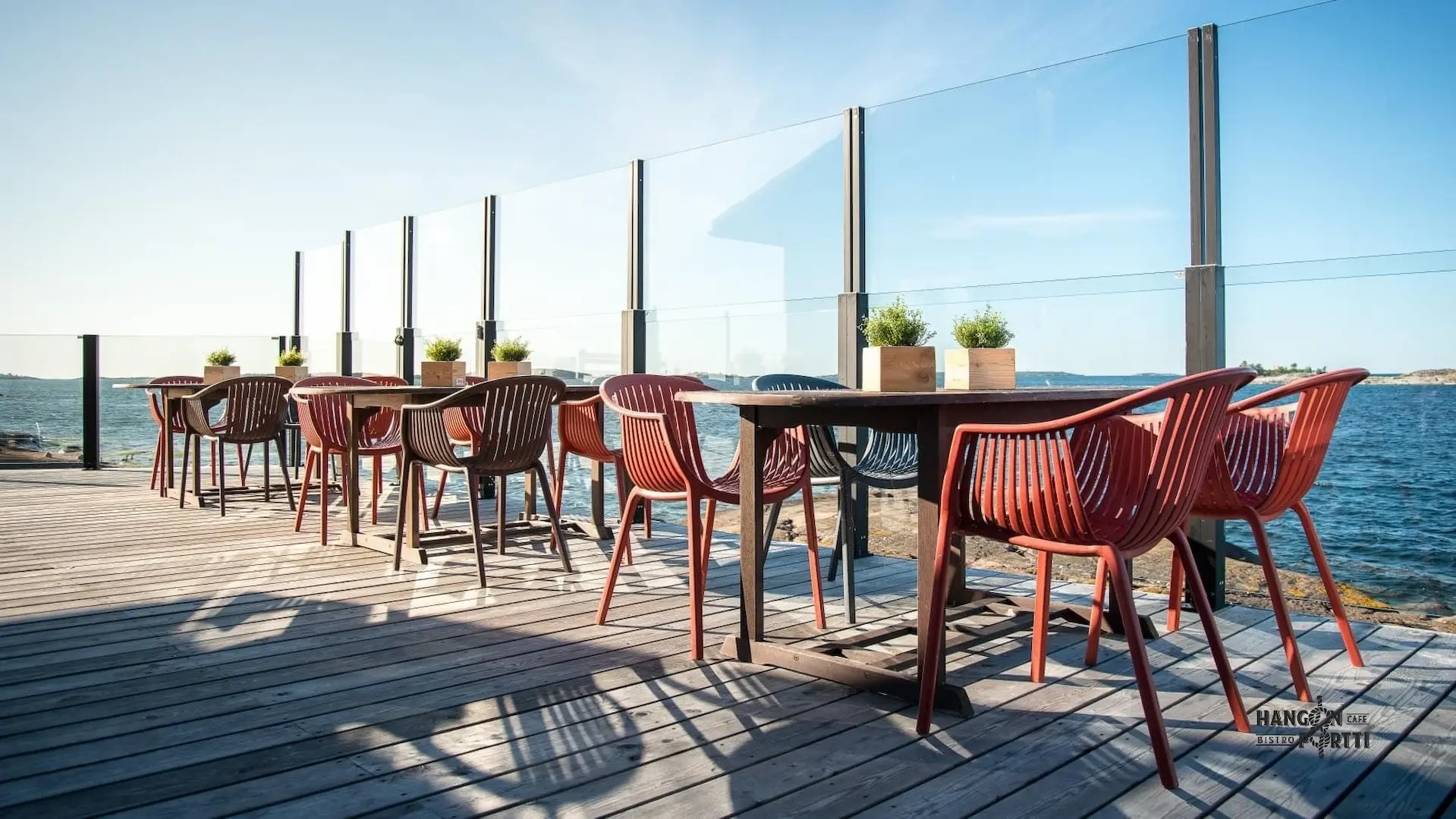

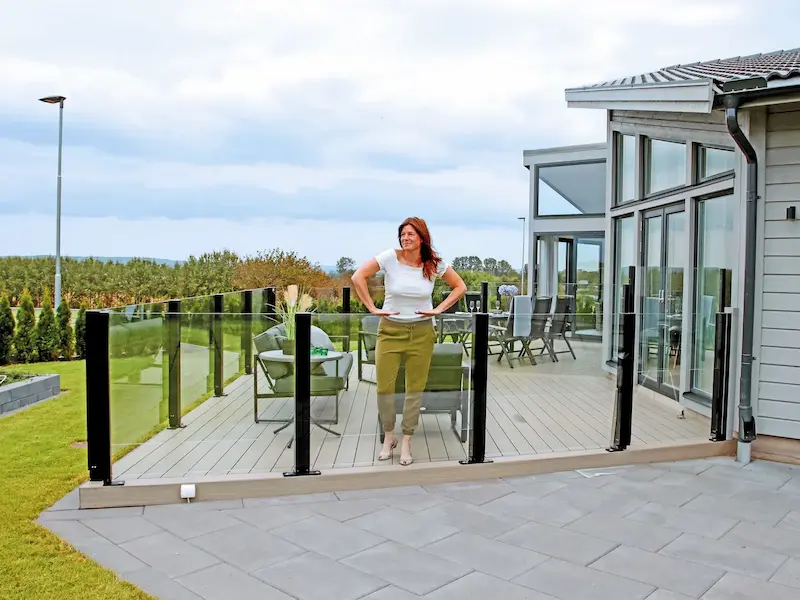

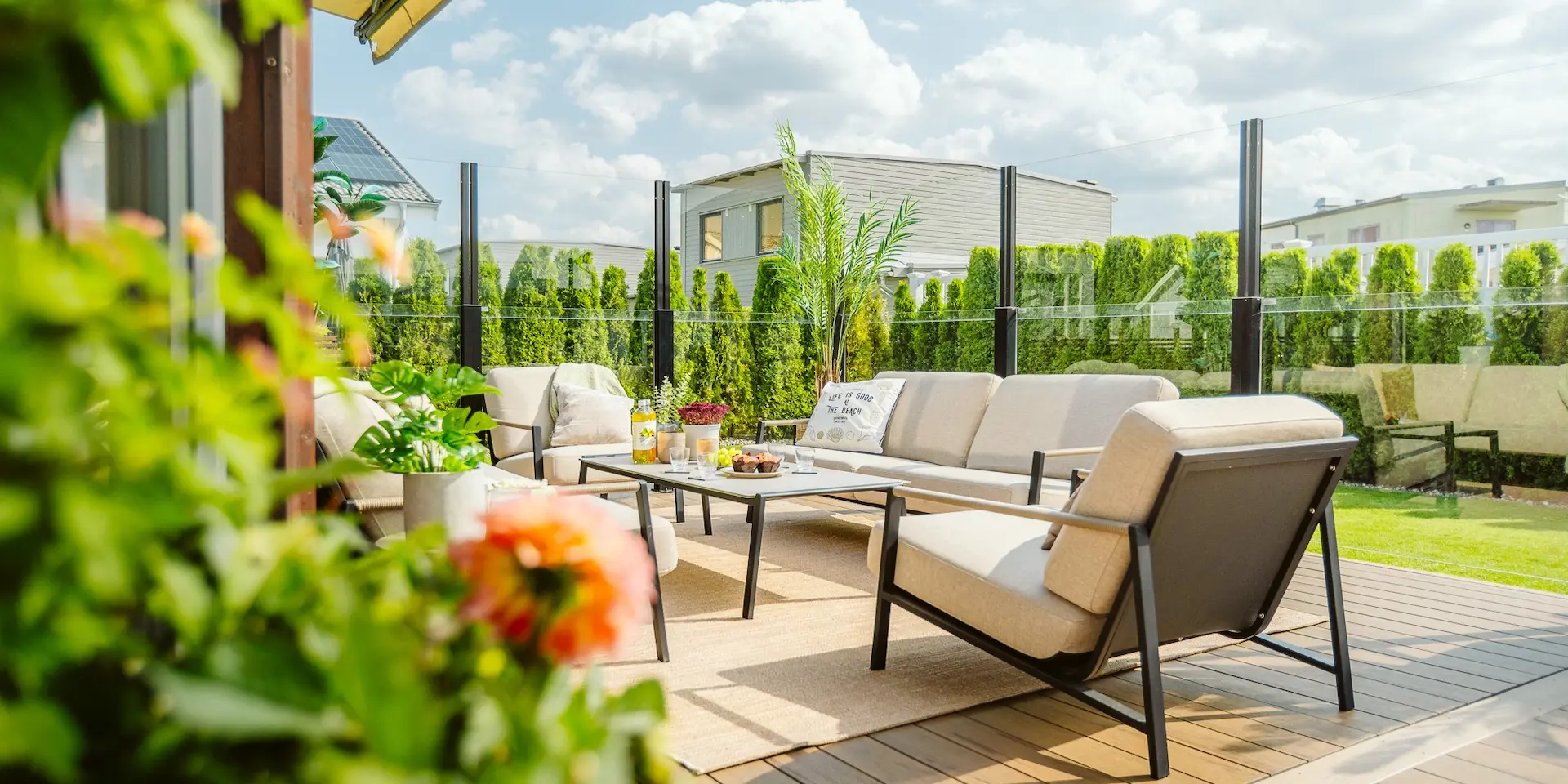

Lasikaide terassille
Aidosti erityistä
- Terassi voi olla avoin, osittain katettu tai kokonaan katettu, joten sama lasikaideratkaisu ei sovi automaattisesti kaikkiin terasseihin.
- Terassin tuulensuojan tarve voi vaihdella sään, ilmansuunnan ja terassin eri sivujen välillä.
- Lasikaide terassille kiinnitetään usein olemassa olevaan puurakenteeseen, jonka reunarakenteen lujuus ja soveltuvuus pitää arvioida.
- Samassa terassissa voi olla oleskelualueita, kulkuaukkoja, portaita, ovia sekä eri tavalla suojattavia sivuja.
- Nostettava lasikaide voi olla oikea ratkaisu silloin, kun korkeaa tuulensuojaa tarvitaan vain ajoittain.
- Putoamisvaara voi olla tai olla olematta, ja se vaikuttaa siihen, millainen rakenne ja lasi kohteeseen valitaan.
- Terassin lasikaide voi olla kiinteä tai nostettava lasikaide sen mukaan, tarvitaanko samalla säädettävää suojaa tuulelta.
- Terassin tuulensuoja voidaan toteuttaa myös lasisena tuulensuojana terassille.

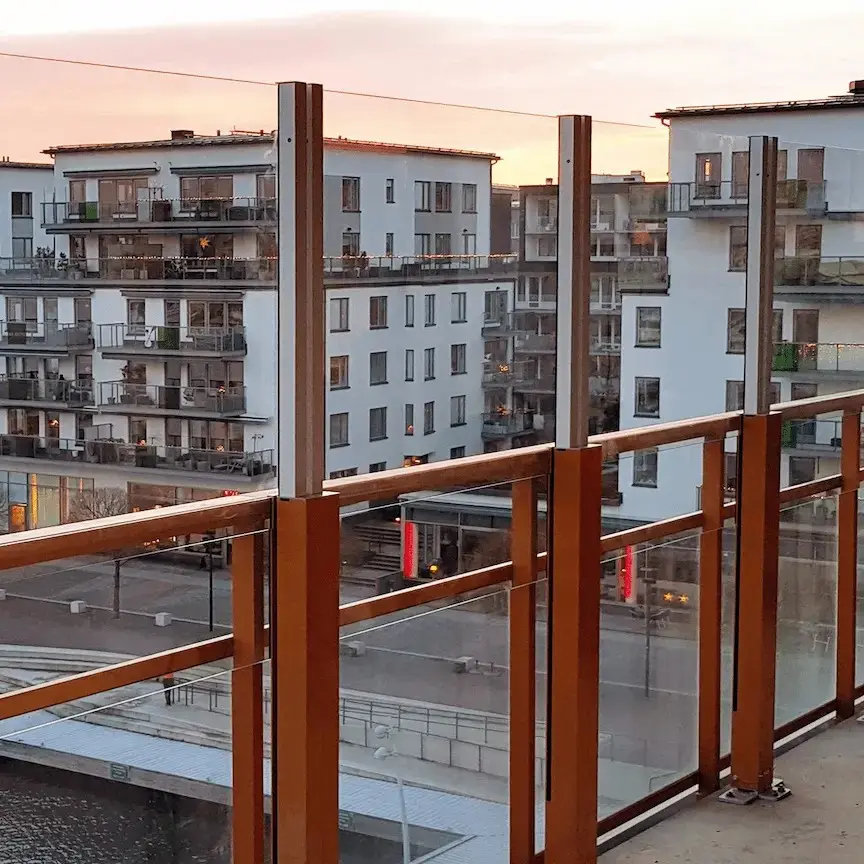

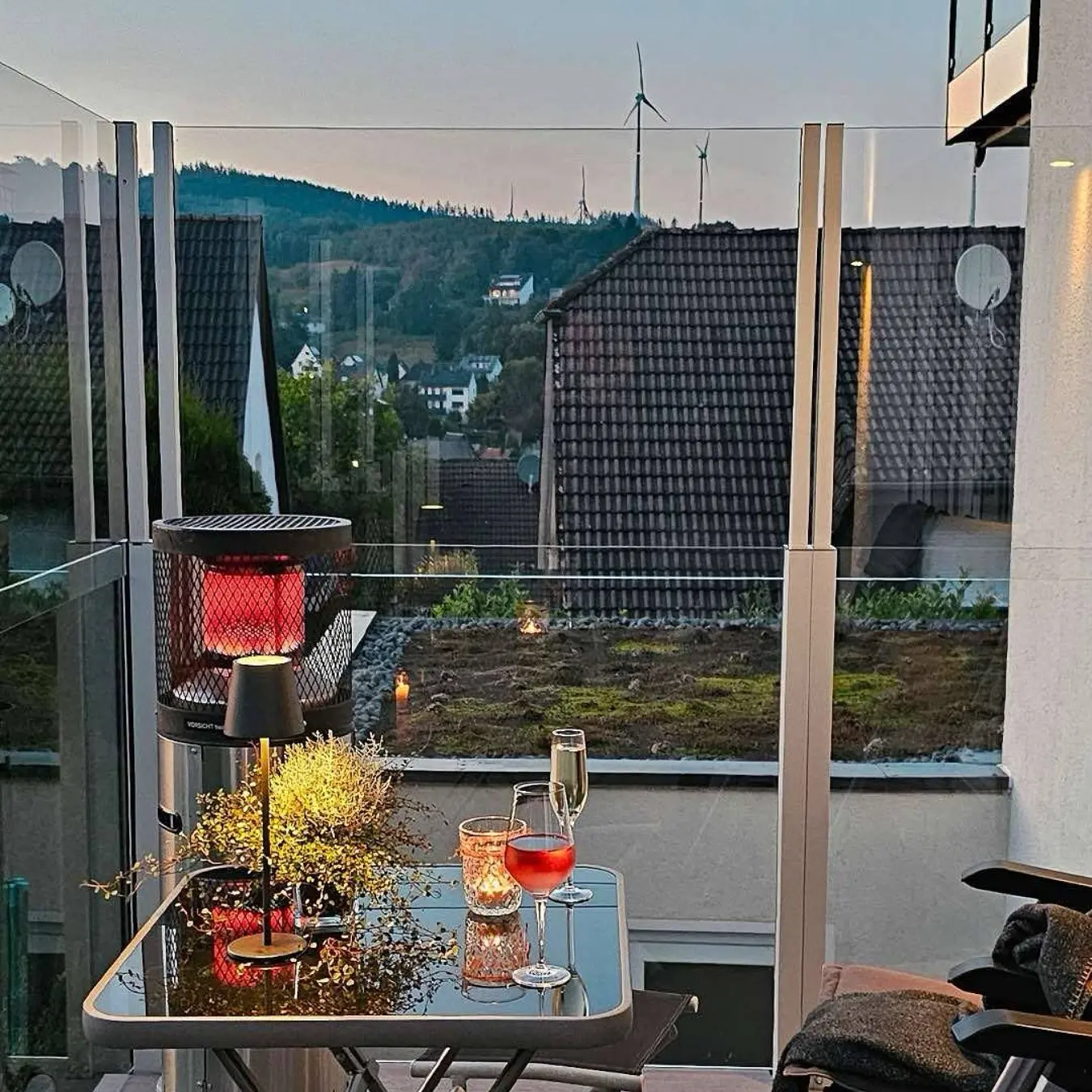

Lasikaide parvekkeelle
Aidosti erityistä
- Lasikaide parvekkeelle on yleensä osa rakennuksen putoamissuojausta, joten sen tehtävä on muutakin kuin rajata tilaa tai suojata tuulelta.
- Parvekkeen lasikaide on yleensä myös putoamissuoja, joten lasinen parvekekaide mitoitetaan turvakaiteena parvekkeelle.
- Putoamiskorkeus on usein suuri, minkä vuoksi kaiteen rakenne, lasi ja kiinnitys määräytyvät turvallisuusvaatimusten mukaan.
- Kiinnityspaikka on tavallisesti rajallinen: parvekelaatta, reunapalkki tai muu kantava rakenne ratkaisee, miten parvekkeen lasikaide voidaan toteuttaa.
- Rakennuksen korkeus, avoin sijainti ja julkisivu vaikuttavat tuulikuormiin enemmän kuin useimmilla maan tasolla olevilla terasseilla.
- Parvekkeissa käytetään tyypillisesti laminoitua turvalasia, ja myös lasin rikkoutumiskäyttäytyminen on huomioitava suunnittelussa.
- Kaiteen tulee sopia rakennuksen julkisivuun ja usein myös muiden parvekkeiden yhtenäiseen ilmeeseen.
- Parvekkeen tuulensuoja voidaan yhdistää samaan kokonaisuuteen, jos lasikaiteelta tarvitaan myös suojaa tuulelta.

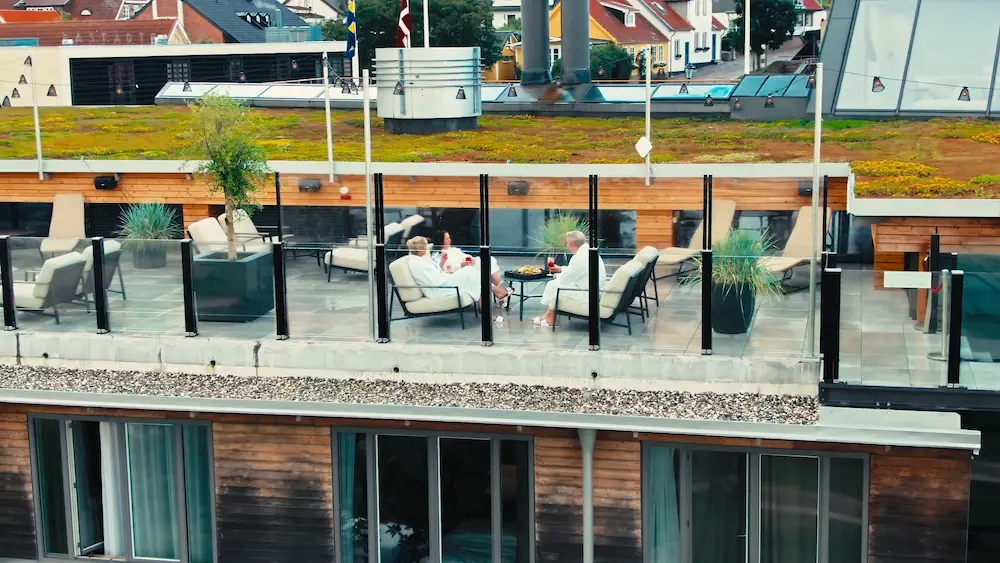

Lasikaide kattoterassille
Aidosti erityistä
- Lasikaide kattoterassille joutuu usein yhdistämään putoamissuojauksen, tuulensuojan ja rakennuksen arkkitehtuurin samaan ratkaisuun.
- Suuri rakennuskorkeus ja avoin sijainti lisäävät tuulikuormia merkittävästi verrattuna maan tasolla olevaan terassiin.
- Kattorakenteen kantavuus ja kiinnitystapa on suunniteltava yhtenä kokonaisuutena, jotta rakenteita ei vaurioiteta.
- Kaidetta ei yleensä voida kiinnittää pelkkään pintarakenteeseen tai terassilaudoitukseen, vaan kuormat on johdettava kantaviin rakenteisiin.
- Reunavyöhykkeillä tuulikuormat ovat usein muuta kattotasoa suurempia, mikä vaikuttaa elementtileveyksiin, kiinnityksiin ja mitoitukseen.
- Jos käytetään nostettavaa lasikaidetta, sen käyttöä voimakkaassa tuulessa arvioidaan kohdekohtaisesti.
- Kattoterassin lasikaide toimii tavallisesti myös turvakaiteena kattoterassille.
- Lasikaide korkealle terassille sekä kattoterassin tuulensuoja mitoitetaan kohteen todellisten tuulikuormien mukaan.

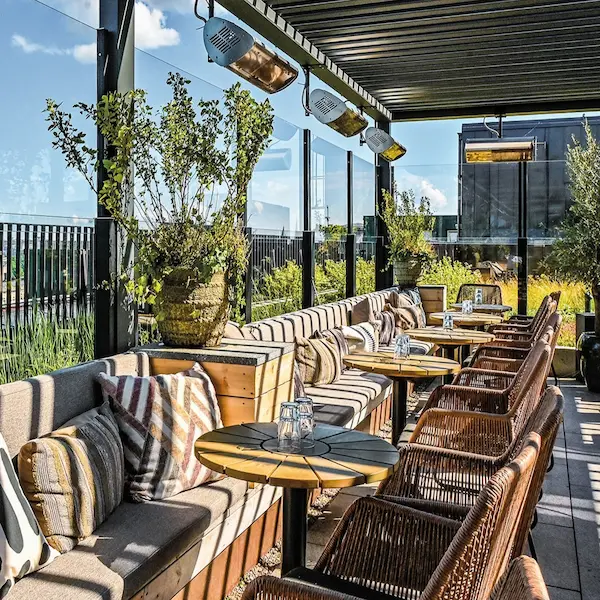

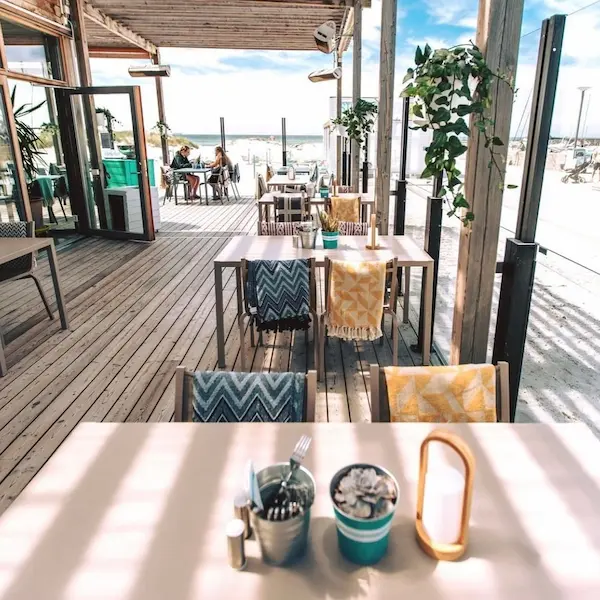

Lasikaide ravintolan terassille
Aidosti erityistä
- Lasikaide ravintolan terassille on liiketoiminnan työkalu, jonka tehtävä on lisätä terassin käyttöpäiviä, asiakaspaikkojen käyttöastetta ja viihtyvyyttä.
- Ravintolan tuulisuojan on kestettävä jatkuvaa käyttöä ja oltava henkilökunnalle nopea ja helppo käyttää päivän aikana.
- Sisäänkäynnit, tarjoilureitit, poistumistiet, ovet ja kulkuaukot vaikuttavat kaideratkaisun sijoitteluun ja ovien tarpeeseen.
- Kiinnitys ei aina ole mahdollista terassin rakenteisiin, jolloin voidaan tarvita vastapainoon tai erillisrakenteeseen perustuva ratkaisu.
- Asiakaspaikkojen määrä, kalustus, kulkureitit ja esteettömyys on huomioitava jo suunnitteluvaiheessa.
- Samassa kohteessa voidaan tarvita kiinteää lasikaidetta, nostettavaa lasikaidetta ja oviratkaisuja eri puolille terassia.
- Lasikaide ravintolaan voi toimia samalla ravintolan tuulisuojana ja terassin sääsuojana.
- Tuulensuoja ravintolan terassille voidaan toteuttaa kiinteänä tai säädettävänä käyttötarpeen mukaan.
Lasikaide katettuun ulkotilaan
Aidosti erityistä
- Katettu terassi mahdollistaa ratkaisun, jossa katto, lasikaide ja sääsuoja toimivat yhtenä kokonaisuutena.
- Koska tila on katettu, voidaan käyttää myös yläkiinnitettyjä ratkaisuja, kuten ClickitUp Plus -järjestelmää.
- Lasikaiteen lisäksi tavoitteena on usein suojata terassi tuulelta, sateelta ja viileältä säältä kuitenkaan sulkematta näkymää.
- Ilmanvaihto on säilytettävä myös silloin, kun sääsuoja on käytössä lämpimällä säällä.
- Kattorakenteen, pilareiden, lattian ja lasiratkaisun mitoitus suunnitellaan yhtenä kokonaisuutena.
- Samassa kohteessa voidaan yhdistää kiinteitä lasikaiteita, säädettäviä tuulensuojia, ovia ja liukuluukkuja.
- Katetun terassin sääsuoja voidaan muodostaa katoksesta, lasikaiteesta ja säädettävästä terassin tuulensuojaratkaisusta.
- Samaa kokonaisuutta voidaan käyttää myös lasikaiteena paviljonkiin.
- Katoksen alle sijoitettava lasikaide tai säädettävä tuulensuoja voi antaa osan terassilasituksen hyödyistä, mutta se ei sulje tilaa kokonaan kuten liukulaseilla. Ratkaisu sopii esimerkiksi katetulle ravintolaterassille, kun tavoitteena on vähentää tuulta ja viistosadetta säilyttäen tila avoimena.
Lasikaide taloyhtiöön
Aidosti erityistä
- Taloyhtiössä voidaan toteuttaa yksi yhteinen ilme, vaikka eri asunnoissa käytetään erilaisia lasikaideratkaisuja.
- Esimerkiksi CiU Flex mahdollistaa sen, että osakas voi päivittää kaiteensa myöhemmin ClickitUp® Original -nostettavaan malliin ilman koko kaiteen uusimista.
- Jo rakennusvaiheessa voidaan tarjota asunnon ostajille vaihtoehtoja: toinen valitsee kiinteän lasikaiteen, toinen nostettavan tuulensuojan, mutta koko rakennuksen ulkonäkö säilyy yhtenäisenä.
- Ratkaisut voidaan toteuttaa vaiheittain esimerkiksi remonttien tai asuntojen omistajanvaihdosten yhteydessä.
- Taloyhtiökohteissa korostuvat myös dokumentointi, huollettavuus, varaosien saatavuus ja ratkaisun pitkä elinkaari.
- Kaiteiden tulee muodostaa yhtenäinen kokonaisuus rakennuksen arkkitehtuurin ja julkisivun kanssa.
- Taloyhtiön lasikaide voidaan toteuttaa yhdenmukaisena sekä asuntojen parvekkeille että yhteisille terasseille.
- Taloyhtiön parvekekaide valitaan rakennuksen ulkoasun, turvallisuusvaatimusten ja huollettavuuden mukaan.
- Parvekekaiteiden uusiminen kannattaa suunnitella koko rakennuksen yhteisenä kokonaisuutena.
Lasikaide saunaterassille
Aidosti erityistä
- Saunaterassilla tärkeintä on yleensä säilyttää avoin näkymä järvelle, merelle tai pihapiiriin samalla, kun vilvoittelualue suojataan kylmältä tuulelta.
- Saunaa käytetään ympäri vuoden, ja märällä iholla pienikin tuuli tuntuu nopeasti kylmältä. Siksi tuulensuojan merkitys korostuu enemmän kuin tavallisella terassilla.
- Lasikaiteella voidaan suojata myös kulkureittejä esimerkiksi saunan, paljun, porealtaan, uima-altaan tai laiturin välillä ilman, että näkymä peittyy.
- Kohteeseen voidaan valita kiinteä lasikaide, nostettava tuulensuoja tai niiden yhdistelmä sen mukaan, tarvitaanko tuulensuojaa jatkuvasti vai vain viileällä säällä.
- Rantaolosuhteissa meri-ilmasto, avoimuus ja tuulikuormat voivat vaikuttaa materiaalien, mitoituksen ja kiinnitystavan valintaan.
- Saunaterassin lasikaide tai saunan terassin kaide voidaan suunnitella säilyttämään järvi- tai merinäköala.
- Tuulensuoja saunaterassille ja lasikaide ulkosaunalle valitaan avoimuuden, tuulisuuden ja käyttötavan mukaan.

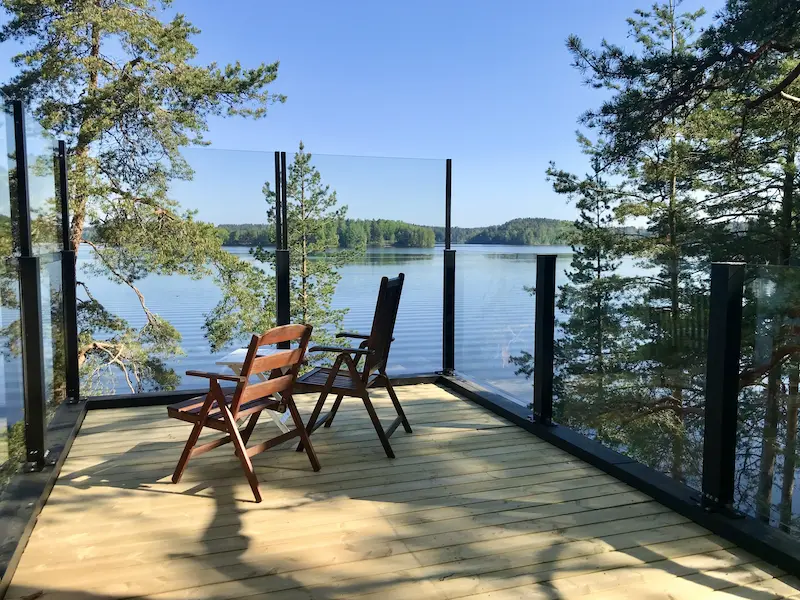

Lasikaide mökkiterassille
Aidosti erityistä
- Mökkiterassilla tärkeintä on yhdistää avoin maisema, tuulensuoja ja luonnonläheinen oleskelu samaan kokonaisuuteen.
- Mökin sijainti ratkaisee paljon. Suojainen metsä, avoin järvenranta, merenranta tai saaristo vaativat usein erilaisen lasikaideratkaisun.
- Lasikaiteella voidaan suojata varsinaisen oleskelualueen lisäksi myös kulkureittejä esimerkiksi mökin, saunan, laiturin, paljun tai rantaan johtavan polun yhteydessä.
- Samassa kohteessa voidaan käyttää kiinteitä lasikaiteita, nostettavia tuulensuojia ja ovia eri puolilla terassia käyttötarpeen mukaan.
- Ratkaisun tulee kestää ympärivuotiset sääolosuhteet vähäisellä huoltotarpeella ja säilyttää mökin avoin ilme.
- Lasikaide mökille voidaan toteuttaa kiinteänä terassikaiteena tai säädettävänä tuulensuojana.
- Mökin terassin lasikaide säilyttää maiseman avoimena, kun taas mökin terassin tuulisuoja parantaa terassin käytettävyyttä avoimella paikalla.
- Lasinen tuulensuoja mökille voidaan yhdistää samaan kokonaisuuteen muun terassikaiteen kanssa.
Lasikaide rantakohteeseen
Aidosti erityistä
- Avoin meri- tai järvenselkä voi aiheuttaa selvästi suuremmat tuulikuormat kuin suojainen sisämaan kohde.
- Tuulen suunta ja voimakkuus voivat muuttua nopeasti, joten ratkaisu mitoitetaan kohteen todellisten olosuhteiden mukaan.
- Meri-ilmasto, kosteus ja suolainen ilma vaikuttavat materiaalien ja kiinnikkeiden valintaan.
- Kiinnitysalusta voi olla kallio, laituri, puuterassi tai betonirakenne, joten kiinnitys suunnitellaan aina kohdekohtaisesti.
- Kohteeseen voidaan yhdistää kiinteää lasikaidetta ja nostettavaa tuulensuojaa sen mukaan, tarvitaanko putoamissuojausta, tuulensuojaa vai molempia.
- Lasikaide rantaan tai rantaterassille mitoitetaan avoimen maaston ja tavallista suurempien tuulikuormien mukaan.
- Rantakohteen terassin tuulisuoja tai lasinen tuulensuoja rannalle voi olla kiinteä tai säädettävä.
- Laiturille tuleva lasikaide vaatii aina kohdekohtaisen arvion. Laiturin rakenne, liike, jääkuormat, aallokko, kiinnitys ja putoamissuojaus poikkeavat tavallisesta terassista.

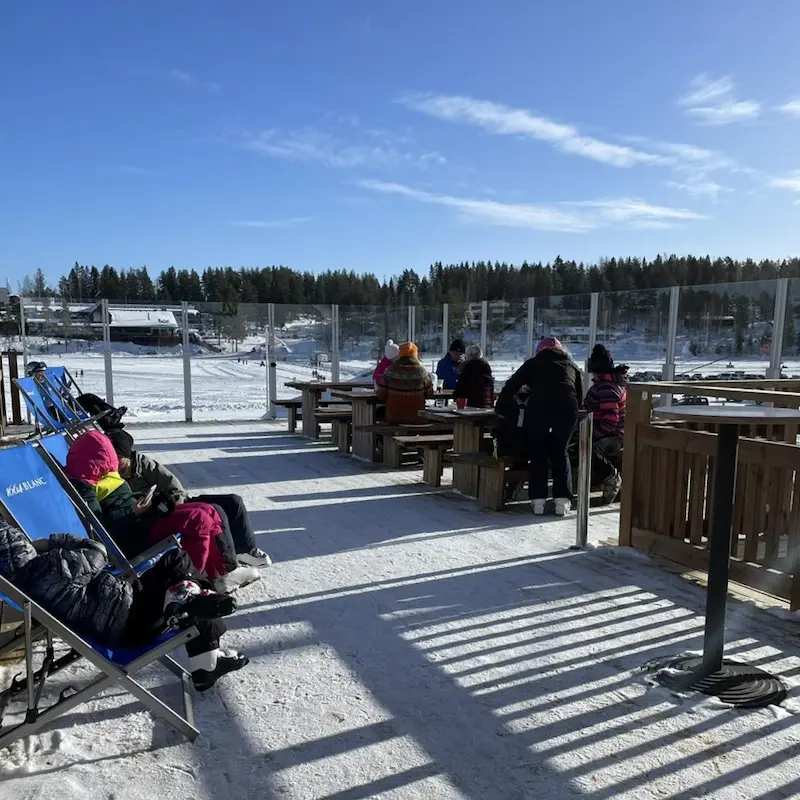

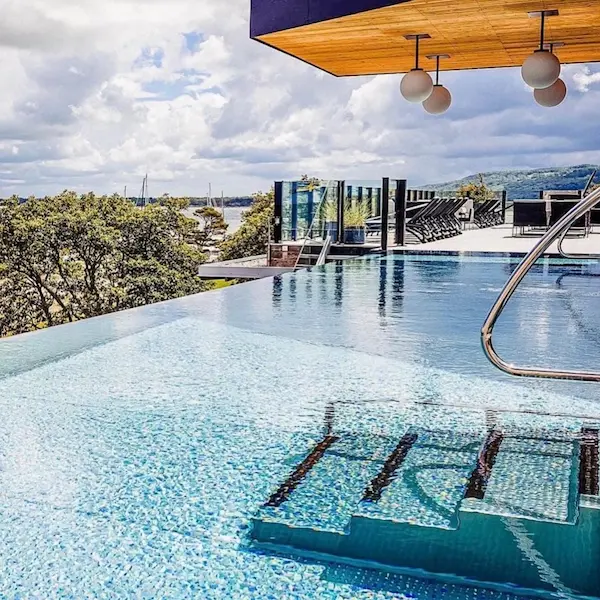

Lasikaide julkiseen ulkotilaan
Aidosti erityistä
- Julkisissa ulkotiloissa lasikaiteisiin kohdistuu usein suurempia käyttökuormia kuin yksityiskohteissa, joten mitoitus tehdään kohteen käyttökategorian mukaisesti.
- Suuret käyttäjämäärät, kulkureitit, sisäänkäynnit, portaat, poistumistiet ja esteettömyys vaikuttavat kaiteiden sijoitteluun ja rakenteisiin.
- Turvallisuuden lisäksi korostuvat pitkä käyttöikä, huollettavuus sekä varaosien saatavuus vuosienkin päähän.
- Laajoissa kohteissa voidaan yhdistää kiinteitä lasikaiteita, nostettavia tuulensuojia, ovia ja kulkuaukkoja säilyttäen yhtenäinen ilme koko alueella.

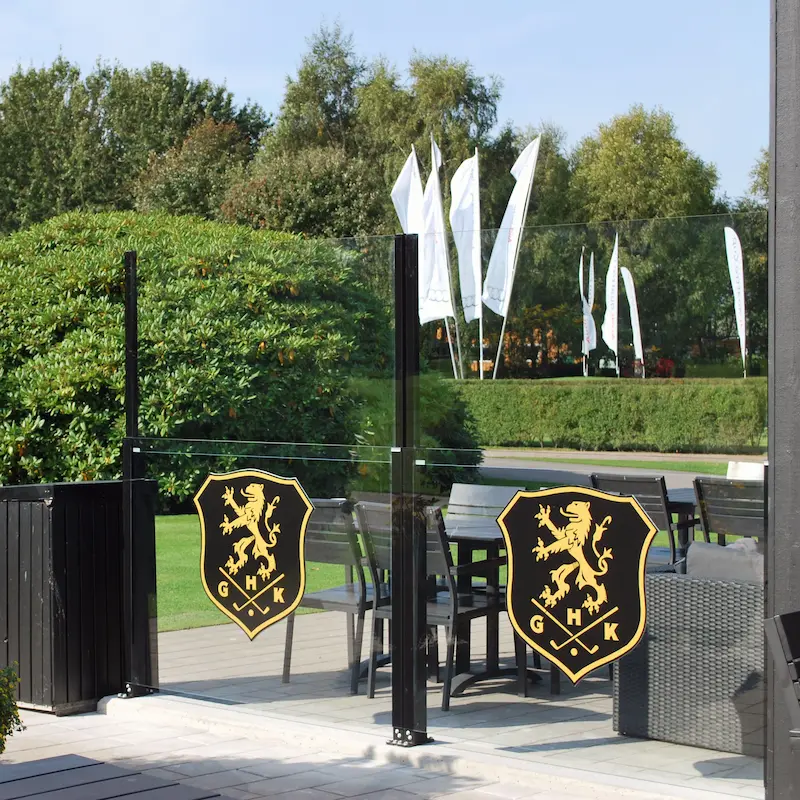

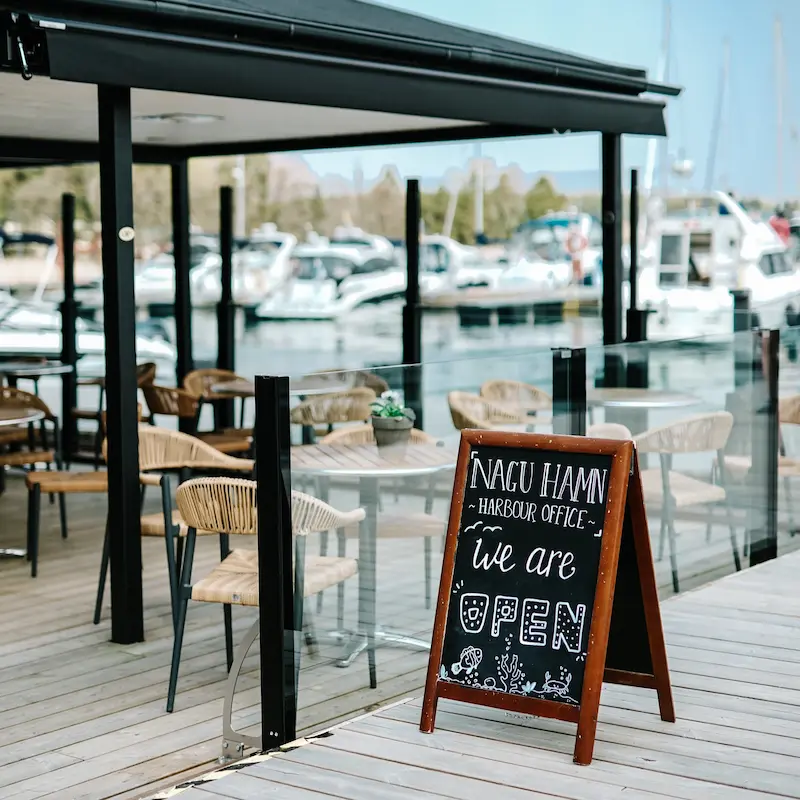

- Tyypillisiä käyttökohteita ovat hotellit, kylpylät, satamat, golfkentät, hiihtokeskukset, puistot, uimahallit ja muut julkiset ulkoalueet. Julkisen ulkotilan lasikaiteita ja tuulensuojia käytetään esimerkiksi hotelleissa, kylpylöissä, satamissa, golfkentillä, hiihtokeskuksissa ja puistoissa.
Lasikaide kahvilaan
Toimitamme lasikaiteita kahviloihin, katukahviloihin, puistokahviloihin, rantakahviloihin, satamakahviloihin, museokahviloihin sekä liikenneasemien kahviloihin.
Lasikaide hotelliin
Lasikaideratkaisuja hotelleihin, kylpylähotelleihin, boutique-hotelleihin, resort-kohteisiin, kattoterasseille, sisäpihoille sekä hotellien ravintola- ja loungealueille.
Lasikaide Beach Clubille
Lasikaiteita beach clubeille, rantaravintoloihin, allasalueille, aurinkoterasseille, kattobaareihin sekä muihin vapaa-ajan ulkotiloihin.
Lasikaide pizzeriaan
Ratkaisuja pizzerioihin, bistroihin, grilliravintoloihin, hampurilaisravintoloihin, pubeihin, viinibaareihin ja muihin ravintoloihin, joissa terassin käyttöastetta halutaan kasvattaa.
Lasikaide pursiseuralle
Lasikaiteita pursiseuroihin, venekerhoille, satamakerhoihin, klubitaloihin, laituriterasseille ja merellisiin oleskelualueisiin.
Lasikaide vierasvenesatamaan
Ratkaisuja vierasvenesatamiin, venesatamiin, satamaravintoloihin, satamakahviloihin, palvelurakennuksiin ja laiturialueiden terasseille.
Lasikaide hiihtokeskukseen
Lasikaiteita hiihtokeskuksiin, laskettelukeskuksiin, rinnealueiden ravintoloihin, kahviloihin, näköalaterasseille ja after ski -alueille.
Lasikaide golfkerholle
Ratkaisuja golfkerhoihin, klubitaloihin, golfkenttien ravintoloihin, terasseille, harjoitusalueiden oleskelutiloihin sekä caddiemaster-rakennusten yhteyteen.
FAQ – UKK – Usein kysytyt kysymykset tuulisuojakaiteista
Oikeaa tuulensuojaa ei valita yksittäisenä tuotteena, vaan se suunnitellaan kohteen mukaan. Sijainti, tuulen suunta ja käyttötarkoitus määrittävät, missä tarvitaan kiinteää suojaa ja missä säädettävyyttä. Useimmiten toimiva ratkaisu syntyy näiden yhdistelmästä.
Joissain kohteissa kyllä, mutta useimmiten ei. Kiinteä tuulisuoja toimii hyvin tuulisilla sivuilla ja päädyissä, mutta jos koko terassi on suljettu kiinteästi, ilmanvaihto ja käyttömukavuus heikkenevät. Siksi mukaan tarvitaan usein säädettävä osa.
Säädettävä osa mahdollistaa tuulensuojan avaamisen tyynellä säällä ja sulkemisen tuulen noustessa. Näin tila pysyy miellyttävänä eri olosuhteissa. Ilman tätä joustavuutta tuulisuoja voi toimia hyvin vain osan ajasta.
Kyllä – ja näin tehdään käytännössä lähes aina. Molemmissa käytetään samaa runkorakennetta, joten ne voidaan yhdistää yhtenäiseksi kokonaisuudeksi. Kiinteä osa suojaa jatkuvasti, ja säädettävä osa tuo joustavuutta käyttöön.
Tärkeintä on ymmärtää tuulen suunta ja voimakkuus, kohteen sijainti sekä käyttötapa. Lisäksi huomioidaan ilmanvaihto, rakenteiden kiinnitys ja kokonaisuuden toimivuus. Hyvä tuulisuoja toimii eri sääolosuhteissa, ei vain yhdessä tilanteessa.
Kyllä, tietyissä kohteissa voidaan käyttää vapaasti seisovia ratkaisuja, jotka perustuvat rakenteen painoon. Näitä käytetään erityisesti paikoissa, joissa kiinnitys ei ole mahdollinen, kuten kivetyksillä tai väliaikaisissa toteutuksissa.
Soveltuu, mutta vaatii huolellisen mitoituksen. Rannikko- ja saaristoalueilla tuuliolosuhteet voivat olla voimakkaita, eikä kiinteää tuulensuojaa voida laskea alas myrskyn aikana. Siksi rakenteen mitoitus ja kiinnitys on suunniteltava tarkasti.
Säädettävä ratkaisu mahdollistaa suojan avaamisen kovalla tuulella, mikä vähentää rakenteeseen kohdistuvaa kuormitusta. Tästä syystä rannikkokohteissa käytetään usein säädettäviä osia osana kokonaisuutta.
